WSM Überdachung Passau P12 fertig montiert, 102100350

Hersteller:	WSM
Herstellernummer:	102100350
EAN:	4250366537047

Weitere Artikel von WSM

Technische Daten:

Anzahl an Europaletten (EPAL): 3
Anzahl an Müllcontainern (1100l, nebeneinander): 2
Anzahl Mülltonnen (120l, nebeneinander): 5
Anzahl an Personen (1,8 m Abstand): 2
Anzahl der Wandelemente: 4
Breite in mm: 3100
Dachbreite in mm: 3850
Lichte Breite in mm: 2900
Dacheindeckung: Verbundsicherheitsglas (VSG)
Dachform: Pultdach
Durchgangsbreite in mm: 2900
Entwässerung: Über Wasserspeier
Farbe: RAL 7016 - Anthrazitgrau
Glaseinfassung: Aluminium Glashalter
Glasstärke in mm: 10
Grundfläche in Quadratmeter: 4,3
Höhe in mm: 2435
Lichte Höhe in mm: 2200
Konstruktion: Fertig geschweißt
Material: Stahl
Montageart: Bodenmontage
Oberflächenbehandlung: Feuerverzinkt und farbbeschichtet
Personenüberdachung: Ja
Rohrdurchmesser in mm: 100
Rückwand: Ja
Rückwandkonfiguration: 2-feldrig
Rückwandtyp: Einscheibensicherheitsglas (ESG)
Schneelast (sk) in kn/qm: 1,9
Seiten: Einseitig
Seitenwände: Links und rechts
Seitenwandtyp: Einscheibensicherheitsglas (ESG)
Tiefe in mm: 2090
Lichte Tiefe in mm: 1500
Typenstatik: Ja
Windlastzone: Zone 1 bis 3

WSM Überdachung Passau P12 fertig montiert, 102100350, 4250366537047 WSM - Wartehalle Modell... mehr

Menü schließen

WSM Überdachung Passau P12 fertig montiert, 102100350, 4250366537047

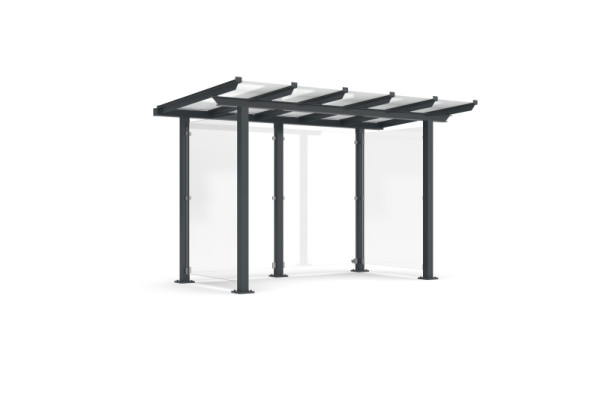

WSM - Wartehalle Modell Passau P 12 einseitig 2-feldrig
Abmessungen: 3.100 mm (Dachaußenmaß 3.850 mm) Tiefe: 2.090 mm (Seitenwandtiefe 1.600 mm) Höhe: 2.435 mm (lichte Höhe 2.200 mm) fertig montiert im Herstellerwerk.

Statik: Die Konstruktion ist typengeprüft

Schneelast: Sk= 1,9 kN/m²

Windlast: Die Konstruktion ist zulässig für die Windlastzonen I-III, Binnenland

Pultdachkonstruktion mit Quadratrohrstützen auf denen die Wasserkästen, Unterzüge und Dachhauptträger aus T-Profilen montiert werden. Wasserkasten aus mehrfach gekantetem und ausgesteiftem Stahlblech.

Die Entwässerung erfolgt über die im Dach integrierte Regenrinne und durch die hinteren Stützen. Wasseraustritt oberirdisch mittels Wasserspeier.

Die Dacheindeckung erfolgt mit einer glashellen Verbundsicherheitsverglasung (VSG) entsprechend der DIN 18008. Die einzelnen Dachscheiben liegen auf feuerverzinkten Konstruktionen (Abstand je 0,75 m) auf.

5 Stützen aus Quadratrohr mit Fußplatten zum Aufdübeln.

Inkl. Bodenbefestigungsmaterial (Dübel) aus Edelstahl. Dieses darf nur für die Befestigung gemäß der mitgelieferten Fundamentpläne erfolgen.

2 Rückwände, 1 Seitenwand links und 1 Seitenwand rechts aus Einscheibensicherheitsglas (ESG) glashell mit Glashaltern befestigt. Rastermaß: 1.500 mm.

Frontseite offen.

Vor der Farbbeschichtung werden die Teile CO2-eisgestrahlt bei -76°C um Verschmutzungen zu entfernen.

Korrosionsschutz: Die gesamte Stahlkonstruktion ist in Anlehnung an DIN EN ISO 12944 im Duplex-System feuerverzinkt und mit umweltfreundlichem Zweikomponentenlack lackiert.

Stahlkonstruktion Farbe auf Anfrage nach Wahl (ausgenommen sind Perl- und Signalfarben)
