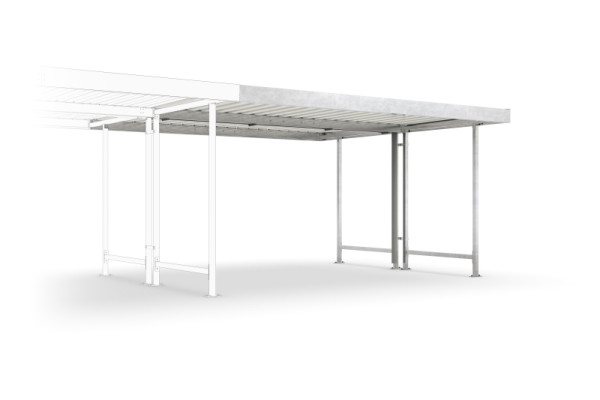

WSM - Überdachung Modell Leipzig L 45 - Anbaueinheit

Die Anbaueinheit für das Modell Leipzig ist eine Erweiterung der praktischen Mehrzwecküberdachung. Sie dient als einfache Verlängerung, die direkt an die Grundeinheit montiert wird.

Abmessungen: 4.300 mm / Dachaußenmaß: 4.390 x 4.400 x 2.360 mm (lichte Höhe 2.175 mm)

Schneelast Sk= 0,75 kN/m²

Rahmenkonstruktion: Das Modell Leipzig L 45 besteht aus einem genormten, doppelseitigen Erweiterungs-System aus verzinkten Rohren und Abkantprofilen. Zur Tragkonstruktion werden Recht- eckrohre (zwei Seitenrahmen) mit Fußplatten zum Aufdübeln eingesetzt. Die Dachträger sind zweigeteilt. Die gesamte Konstruktion ist verzinkt.

Dachkonstruktion: Die Dacheindeckung ist als Flachdach aus verzinkten und beschichteten Profilblechen ausgeführt. Mit einer dreiseitig umlaufenden Attika (150 mm). Die Ober- und Unterseite sind in RAL 9002 Grauweiß pulverbeschichtet. Die Entwässerung erfolgt über eine Regenrinne.

Ausführung: Allseitig offen ohne Seitenwände, die einfach nachrüstbar sind.

Standsicherheitsnachweis: Ein rechnerischer Standsicherheitsnachweis der Überdachung ist nicht zu erbringen, da die Modellreihe Leipzig nicht als Gebäude zu betrachten ist.

Lieferform: Die Lieferung erfolgt als Bausatz inkl. Fundament- und Montageplan. Inkl. Boden- Befestigungsmaterial (Dübel) aus Edelstahl. Dieses darf nur für die Befestigung gemäß der mitgelieferten Fundamentpläne erfolgen.

Farbe/Beschichtung: Rahmenkonstruktion und dreiseitige Attika sind verzinkt. Dachblech ist in RAL 9002 Grauweiß pulverbeschichtet.
