WSM Überdachung Leipzig L15 RAL 9002 als Bausatz, 102000089

WSM Überdachung Leipzig L15 RAL 9002 als Bausatz, 102000089, 4250366527468

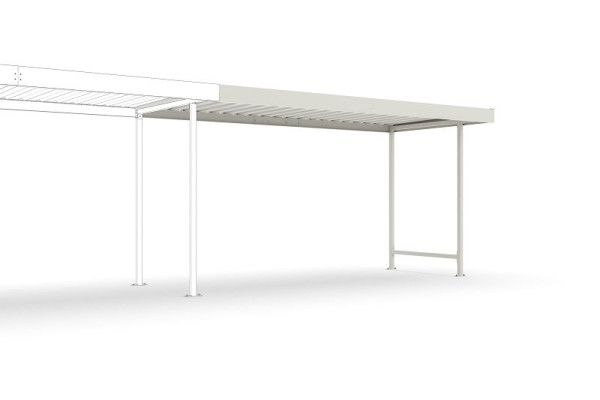

WSM - Überdachung Modell Leipzig L 15 - Anbaueinheit

Die Anbaueinheit für das Modell Leipzig ist eine Erweiterung der praktischen Mehrzwecküberdachung. Sie dient als einfache Verlängerung, die direkt an die Grundeinheit montiert wird.

Abmessungen: 4.300 mm / Dachaußenmaß: 4.390 x 2.200 x 2.360 mm (lichte Höhe 2.175 mm)

Schneelast Sk= 0,75 kN/m²

Rahmenkonstruktion: Das Modell Leipzig L 15 besteht aus einem genormten, einseitigen Erweiterungssystem aus verzinkten Rohren und Abkantprofilen. Zur Tragkonstruktion werden Rechteckrohre (ein Seitenrahmen) mit Fußplatten zum Aufdübeln eingesetzt. Die Dachträger sind zweigeteilt. Die gesamte Konstruktion ist verzinkt und beschichtet in RAL 9002 Grauweiß.

Dachkonstruktion: Die Dacheindeckung ist als Flachdach aus verzinkten und beschichteten Profilblechen ausgeführt. Mit einer dreiseitig umlaufenden Attika (150 mm). Die Ober- und Unterseite sind in RAL 9002 Grauweiß pulverbeschichtet. Die Entwässerung erfolgt frei abtropfend nach hinten.

Ausführung: Allseitig offen ohne Rück- und Seitenwände, die einfach nachrüstbar sind.

Standsicherheitsnachweis: Ein rechnerischer Standsicherheitsnachweis der Überdachung ist nicht zu erbringen, da die Modellreihe Leipzig nicht als Gebäude zu betrachten ist.

Lieferform: Die Lieferung erfolgt als Bausatz inkl. Fundament- und Montageplan. Inkl. Boden- Befestigungsmaterial (Dübel) aus Edelstahl. Dieses darf nur für die Befestigung gemäß der mitgelieferten Fundamentpläne erfolgen.

Farbe/Beschichtung: Rahmenkonstruktion, dreiseitige Attika und Dachblech sind in RAL 9002 Grauweiß pulverbeschichtet.
