WSM Überdachung Köln K3 c/c als Bausatz, 102001323

WSM Überdachung Köln K3 c/c als Bausatz, 102001323, 4250366532455

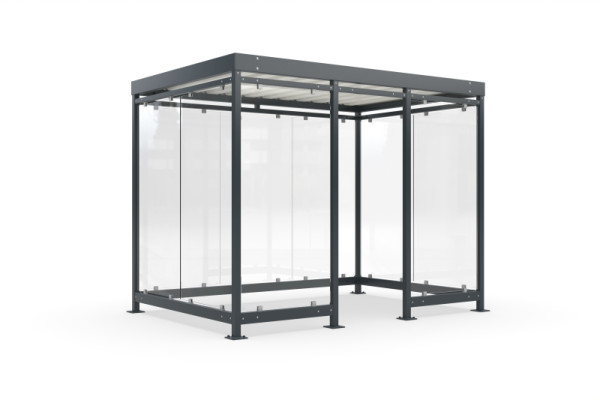

Raucherunterstand Modell Köln K 3 c/c
Abmessungen: 3.180 x 2.165 x 2.510 mm (lichte Höhe 2.360 mm) als Bausatz.

Statik: Die Konstruktion ist typengeprüft

Schneelast: Sk= 1,45 kN/m²

Windlast: Die Konstruktion ist zulässig für die Windlastzonen I-II

Formschöner, von allen Seiten gut einsehbarer Raucherunterstand aus verzinkten Stahlprofilen und Sicherheitsglas. Tragende Rahmenkonstruktion aus Profilrohren.

Flachdach (pfettenloses Dachsystem) aus umlaufendem Abkantprofil (150 mm) mit innen- liegender, bitumierter Wasserrinne. Dacheindeckung aus Profilblech beidseitig bandverzinkt und farbbeschichtet ähnlich RAL 9002 Grauweiß.

Die Entwässerung erfolgt durch den hinteren rechten Eckpfosten mittels Wasserspeier zur Rückseite (Wasseraustritt ca. 120 mm über dem Boden).

6 Pfosten mit Fußplatten zum Aufdübeln.

Inkl. Bodenbefestigungsmaterial (Dübel) aus Edelstahl. Dieses darf nur für die Befestigung gemäß der mitgelieferten Fundamentpläne erfolgen.

3 Rück-, 2 Seitenwände links, 2 Seitenwände rechts und 2 Windfangelement vorne (je 1 Element links und rechts) aus Einscheibensicherheitsglas (ESG) glashell mit Glashaltern befestigt.

Der Eingang erfolgt über die Vorderseite mittig, Eingangsmaß ca. 880 mm.

Die Auslieferung erfolgt zerlegt im gesicherten Holzverschlag, die Glasscheiben befinden sich auf einem separaten Holzgestell.

Korrosionsschutz: Die gesamte Konstruktion ist verzinkt, grundiert und farbbeschichtet bzw. mit umweltfreundlichem Zweikomponentenlack lackiert.

Dachblech (Untersicht): RAL 9002 Grauweiß
Stahlkonstruktion Farbe auf Anfrage nach Wahl (ausgenommen sind Perl- und Signalfarben)
