WSM Überdachung Dresden D2 a/a fertig montiert, 102100390

Hersteller:	WSM
Herstellernummer:	102100390
EAN:	4250366538396

Weitere Artikel von WSM

Technische Daten:

Anzahl an Europaletten (EPAL): 2
Anzahl an Müllcontainern (1100l, nebeneinander): 1
Anzahl Mülltonnen (120l, nebeneinander): 4
Anzahl an Personen (1,8 m Abstand): 2
Anzahl der Wandelemente: 4
Breite in mm: 2230
Lichte Breite in mm: 2110
Dacheindeckung: Verbundsicherheitsglas (VSG)
Dachform: Pultdach
Entwässerung: Über Wasserspeier
Farbe: RAL 7016 - Anthrazitgrau
Glaseinfassung: Aluminium Glashalter
Grundfläche in Quadratmeter: 3
Höhe in mm: 2600
Lichte Höhe in mm: 2360
Konstruktion: Fertig geschweißt
Material: Stahl
Montageart: Bodenmontage
Oberflächenbehandlung: Feuerverzinkt und farbbeschichtet
Personenüberdachung: Ja
Rückwand: Ja
Rückwandkonfiguration: 2-feldrig
Rückwandtyp: Einscheibensicherheitsglas (ESG)
Schneelast (sk) in kn/qm: 2,5
Seiten: Einseitig
Seitenwände: Links und rechts
Seitenwandtyp: Einscheibensicherheitsglas (ESG)
Tiefe in mm: 1510
Dachtiefe in mm: 2065
Lichte Tiefe in mm: 1360
Wandkonfiguration: a/a
Windlastzone: Zone 1 bis 3

WSM Überdachung Dresden D2 a/a fertig montiert, 102100390, 4250366538396 Überdachung Modell... mehr

Menü schließen

WSM Überdachung Dresden D2 a/a fertig montiert, 102100390, 4250366538396

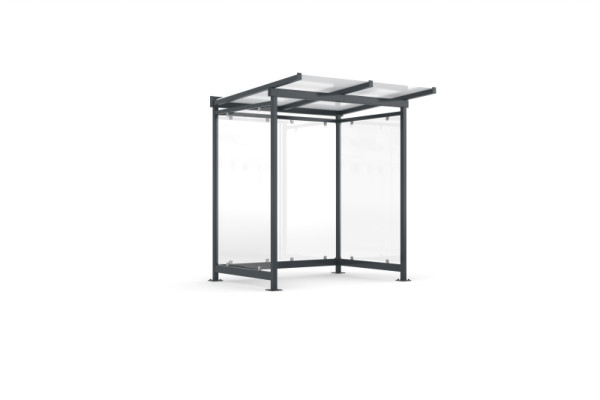

Überdachung Modell Dresden D2 a/a Abmessungen: Breite: 2.230 mm Tiefe: 2.065 mm (Seitenwandtiefe 1.510 mm) Höhe: 2.600 mm (lichte Höhe 2.360 mm) fertig montiert im Herstellerwerk.

Inklusive prüffähiger Statik.

Schneelast: Sk= 2,5 kN/m²

Windlast: Die Konstruktion ist zulässig für die Windlastzonen I-III. Das Norddeutsche Tiefland ist abgedeckt.

Moderne, von allen Seiten gut einsehbare Überdachung aus verzinkten Stahlprofilen und Sicherheitsglas. Tragende Rahmenkonstruktion aus Profilrohren.

Pultdachkonstruktion mit Quadratrohrstützen auf denen die Wasserkästen, Unterzüge und Dachhauptträger aus Rechteck- / Quadratrohr montiert werden. Wasserkasten aus mehrfach gekantetem und ausgesteiftem Stahlblech.

Die Entwässerung erfolgt über die im Dach integrierte Regenrinne und durch die hinteren Stützen. Wasseraustritt oberirdisch mittels Wasserspeier.

Die Dacheindeckung erfolgt mit einer Verbundsicherheitsverglasung (VSG) in Milchglas- optik entsprechend der DIN 18008. Die einzelnen Dachscheiben liegen auf feuerverzinkten Konstruktionen (Abstand je 0,75 m) auf.

4 Pfosten mit Fußplatten zum Aufdübeln.

Inkl. Bodenbefestigungsmaterial (Dübel) aus Edelstahl. Dieses darf nur für die Befestigung gemäß der mitgelieferten Fundamentpläne erfolgen.

2 Rückwände, 1 Seitenwand links und 1 Seitenwand rechts aus Einscheibensicherheitsglas (ESG) glashell mit Glashaltern befestigt.

Frontseite offen.

Vor der Farbbeschichtung werden die Teile CO2-eisgestrahlt bei -76°C um Verschmutzungen zu entfernen.

Korrosionsschutz: Die gesamte Konstruktion ist verzinkt, grundiert und farbbeschichtet bzw. mit umweltfreundlichem Zweikomponentenlack lackiert. Korrosivitätsschutzklasse: C4 medium (Korrosivität in Anlehnung an DIN EN ISO 12944-2).

Stahlkonstruktion Farbe auf Anfrage nach Wahl (ausgenommen sind Perl- und Signalfarben)
