WSM Raumsystem MultiRoom MR 10 BASIC mit Elektropaket Starter+, 101700033

WSM Raumsystem MultiRoom MR 10 BASIC mit Elektropaket Starter+, 101700033, 4250366541129

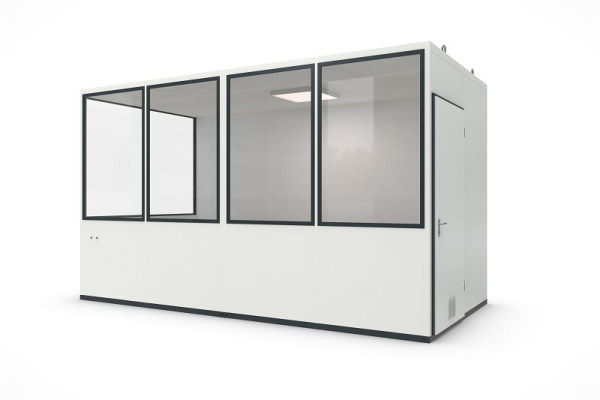

WSM MultiRoom MR 10 BASIC

Außenmaß: 4560 x 2280 x 2680 mm (LxBxH)
Innenmaß: 4440 x 2160 x 2500 mm (LxBxH)

Mobile Stahlkonstruktion in einer Einheit aus beschichteten Abkantprofilen und Rohren für die Aufstellung im Innenbereich.

Baukastensystem aus einzelnen Elementen.

Bodenkonstruktion bestehend aus: Umlaufenden Rohrrahmen 60mm hoch mit eingeschweißten Profilträgern, Lauffläche aus Spanplatte (V100), Bodenbelag in PVC grau inkl. umlaufender Sockelleiste

Dachkonstruktion bestehend aus: Umlaufenden Rohrrahmen 80mm hoch mit eingeschweißten Profilträgern, Untersichtverkleidung aus beschichteten Holzwerkstoffplatten und ein- gelegter Mineralwolldämmung 40mm, Brandschutzklasse A2 (DIN 4102), Dachabschluss mittels blickdichte Folie

Tragende Eck- und Zwischenpfosten aus Stahlrohr.

Korrosionsschutz: Die gesamte Stahlkonstruktion ist grundiert und pulverbeschichtet bzw. mit Zweikomponentenlack lackiert (ein- oder zweifarbig). Wände, Pfosten, Dach, Türblatt: RAL 9002 Grauweiß
Türrahmen, Boden, Fenster: RAL 7016 Anthrazitgrau

3x 101700005 Eckelement als Vollwandelement 1050 x 2540 mm
Außenschale aus einer verzinkten Stahlblechwanne. Farbe: RAL 9002 Grauweiß.
Wandverkleidung aus beschichteten Holzwerkstoff- platten (weiß) und 40 mm eingelegte Mineralwoll- dämmung. Brandschutzklasse A2 (DIN 4102).

2x 101700015 Zwischenelement als Vollwandelement 1050 x 2540 mm
Außenschale aus einer verzinkten Stahlblechwanne. Farbe: RAL 9002 Grauweiß.
Wandverkleidung aus beschichteten Holzwerkstoff- platten (weiß) und 40 mm eingelegte Mineralwoll- dämmung. Brandschutzklasse A2 (DIN 4102).

4x 101700006 Eckelement mit feststehendem Fenster 1050 x 2540 mm bestehend aus:
Festverglasung für Innenaufstellung 1050 x 1570 mm
Einlage aus Einscheibensicherheitsglas (ESG) 5 mm.
Umlaufender Rahmen aus Aluminiumprofil, pulverbeschichtet in RAL 7016 Anthrazitgrau.

Sockel (1050 x 970 mm)
Außenschale aus einer verzinkten Stahlblechwanne. Farbe: RAL 9002 Grauweiß.
Innenwandverkleidung der Sockel aus beschichteten Holzwerkstoffplatten (weiß) und 40 mm eingelegte Mineralwolldämmung. Brandschutzklasse A2 (DIN 4102).

2x 101700016 Zwischenelement mit feststehendem Fenster 1050 x 2540 mm bestehend aus:
Festverglasung für Innenaufstellung 1050 x 1570 mm
Einlage aus Einscheibensicherheitsglas (ESG) 5 mm.
Umlaufender Rahmen aus Aluminiumprofil, pulverbeschichtet in RAL 7016 Anthrazitgrau.

Sockel (1050 x 970 mm)
Außenschale aus einer verzinkten Stahlblechwanne. Farbe: RAL 9002 Grauweiß.
Innenwandverkleidung der Sockel aus beschichteten Holzwerkstoffplatten (weiß) und 40 mm eingelegte Mineralwolldämmung. Brandschutzklasse A2 (DIN 4102).

1x 101700011 Eckelement mit Türe 1050 x 2540 mm bestehend aus:
Außentüre 1050 x 2110 mm
lichtes Durchgangsmaß 936 x 2039 mm
Verzinktes Stahlblech, doppelwandig 40 mm, 3-seitig gefälzt mit Dichtung und Wabeneinlage
Spezial-Eckzarge
Schloss und Drückergarnitur
DIN rechts nach außen aufgehend

Oberteil (1050 x 430 mm)
Verzinkte Stahlblechwanne, Holzwerkstoffplatten (weiß) und 40 mm eingelegte Mineralwolldämmung. Brandschutzklasse A2 (DIN 4102).

1x 101000376 Elektropaket Starter+ (ab einem Feld neben der Türe installiert): Elektroverteilung 3- reihig für 36 Automaten (292x120x507mm), 1x LED-Deckenunterbauleuchte inkl. Schalter, Kabelkanal: 2x Schutzkontaktsteckdose zweifach UP, 1x Netzwerkdose RJ-45 2-Ports, 1x Elektro-Wandkonvektor 2 kW, mit stufenlosem Temperaturwähler und Thermostat, bauseitige Zuleitung durch vorgerüstete PG-Verschraubung auf 360 mm Höhe

inkl. Elektroplanung und Dokumentation
