mit allgemeiner bauaufsichtlicher Zulassung des DIBT Berlin Z-38.5-282 und Ü-Zeichen
Kombination, Einflügeltür auf der 3 m Seite
Türmass: 1.320 x 1.930 mm
Durchgangsgröße: 1.270 x 1.890 mm
Außenmaß BxTxH: 3.350 x 6.520 x 2.300 mm
Innenmaß BxTxH: 2.920 x 6.350 x 2.000 mm
Durchgangshöhe im
Stoßbereich der Module: 1.895 mm
Auffangvolumen: 3 x 1.030 Liter
Bodenbelastung: 1.000 kg/m²
Eigengewicht: ca. 2.160 kg
Made in Deutschland
Technische Beschreibung:
Außenmaße mit Berücksichtigung von Anbauten
Innenmaße ohne Berücksichtigung von Einbauten
Wand: sendzimirverzinktes vertikales Trapezblech
Dach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen
an der Längsseite
Tür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur
verzinkte Scharniere am Türblatt angeschweißt
Türanschlag DIN rechts
Boden: Auffangwanne aus 3 mm Stahlblech (S 235JR), feuerverzinkt, flüssigkeitsdicht verschweißt, Schweißnahtprüfung, mit 2 verzinkten Stahlunterzügen ( 40 H x 60 B mm), zur Bodenfreiheit
Wanne ist abgedeckt mit herausnehmbaren, verzinkten Gitterrosten
Maschenweite 33 x 33 mm
Flächenlast 1.000 kg/m² / Radlast 163 kg berechnet auf eine Fläche von 200 x 200 mm
Anschlusspunkt zur Erdung
Einsatzgebiet:
zur Lagerung von nicht brennbaren, wassergefährdenden Flüssigkeiten, gemäß
GHS Kategorie 1-4
passive Lagerung von brennbaren Medien (GHS 1-3)
aktive Lagerung von brennbaren Medien (GHS 1-3) mit Lüfter im Dauerbetrieb und Strömungswächter
Elektroinstalltion:
Ex-geschützter Lüfter
Differenzdruckwächter
Sicherungskasten IP65
FI-Schutzschalter 2-polig 25A/0,03A
Motorschutzschalter mit Hilfskontakt
Leuchtmelder
Signalleuchte
Leitungsschutzschalter
Achtung:
gemäß TRGS 510 sind bei der Lagerung von brennbaren Flüssigkeiten Sicherheitsabstände zu umliegenden Gebäuden einzuhalten.

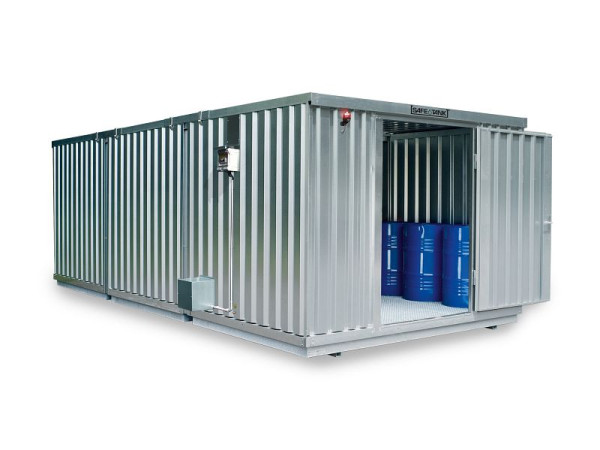

SÄBU SAFE Tank Kombination 3000, ALG, verzinkt, zerlegt, nicht isoliert, 3.350 x 6.520 x 2.300 mm, Einflügeltür auf der 3 m Seite, F119440101
Statische Grundlagen:
prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen DIN EN 1990 + NA 2010 (Grundlagen Tragwerksplanung) DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke), DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)
Dachbelastung bei verteilter Last: 110 kg/m² (der Betreiber muss höhere Lasten verhindern)
Gütesiegel Sicher mit System der Berufsgenossenschaft
DIN ISO 9001 Zertifizierung
CE-Kennzeichnung
Kundenseitige Leistungen:
erstellen der Fundamente das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206
Aufstellung, Ausrichtung und Verankerung
Erdungsanschluss
prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen).
