PCE Instruments Ultraschall-Durchflussmessgerät mit Wärmemengenmesser, PCE-TDS 200 S und L Sensoren, PCE-TDS 200+ SL
| Hersteller: |
PCE Instruments
|
| Herstellernummer: | PCE-TDS 200+ SL |
| EAN: | 4250348731494 |
Technische Daten:
- Geschwindigkeit
- Messbereich -32 ... +32 m/s
- Auflösung 0,001 m/s
- Genauigkeit DN ≥50 mm: ±1,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s / DN 0,3 m/s
- Temperatur Typ K
- Messbereich -100 ... +1370 °C
- Auflösung 0,1 °C
- Genauigkeit ± 0,4 %
- Temperatur Typ J
- Messbereich -100 ... +1150 °C
- Auflösung 0,1 °C
- Genauigkeit ± 0,4 %
- Temperatur Typ S
- Messbereich 0 ... 1500 °C
- Auflösung 0,1 °C
- Genauigkeit ± 0,5 %
- Temperatur Typ R
- Messbereich 0 ... 1700 °C
- Auflösung 0,1 °C
- Genauigkeit ± 0,5 %
- Temperatur Typ E
- Messbereich -100 ... +900 °C
- Auflösung
- 0,1 °C
- Genauigkeit ± 0,4 %
- Temperatur Typ T
- Messbereich -100 ... +400 °C
- Auflösung 0,1 °C
- Genauigkeit ± 0,4 %
- Temperatur Typ N
- Messbereich -100 ... +1150 °C
- Auflösung 0,1 °C
- Genauigkeit ± 0,4 %
- Temperatur Typ B
- Messbereich 600 ... 1800 °C
- Auflösung
- 0,1 °C
- Genauigkeit ± 0,5 %
- Ultraschallsensor
- Bezeichnung PCE-TDS 200 L SENSOR
- Rohrdurchmesser DN 300 ... 6000 mm / Ø 300 … 6000 mm
- Abmessung 91 x 52 x 44 mm
- Frequenz 1 MHz
- Betriebstemperatur -30 ... 160 °C
- Sensorkabellänge 5 m
- Gewicht 530 g
- Ultraschallsensor
- Bezeichnung PCE-TDS 200 S SENSOR
- Rohrdurchmesser DN 15 ... 100 mm / Ø 20 ... 108 mm
- Abmessung 45 x 30 x 30 mm
- Frequenz 1 MHz
- Temperatur -30 ... 160 °C
- Sensorkabellänge 5 m
- Gewicht 75 g
- Messfunktionen Flussgeschwindigkeit, Volumenstrom, Volumen, Temperatur, Wärmeleistung, Wärmemenge
- Einheiten metrisch, imperial
- Einheiten Zusatzinformation Maße: mm, in
- Flussgeschwindigkeit: m/s, ft/s
- Temperatur: °C/°F
- Wärmemenge: K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Wärmeleistung: W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
- Volumenstrom: m³, l, gal, igl, mgl, cf, bal, ib, ob
- Volumen: m³, l, gal, igl, mgl, cf, bal, ib, ob
- Zeitangabe: Sekunden, Minuten, Stunden, Tage
- Kostenanzeige: EUR, Pfund, USD, Türkische Lira, Zloty, Yen
- Displaygröße 2,8 Zoll
- Speichermedium Interner Speicher
- Speicherkapazität 32 GB
- Speicherintervall von 1 s
- Speicherintervall bis 12 h
- Schnittstelle USB-C
- Rohrmaterial Stahl, Gusseisen, Edelstahl, Aluminium, Messing, Kupfer, PVC, Eisen, Nickel, Titan, Zink, Acryl, Polyethylen, Polypropylen, Nylon, Benutzerdefiniert (manuelle Eingabe der transversalen Schallgeschwindigkeit des Rohrmaterials)
- Keine Auskleidung
- Benutzerdefiniert
- Epoxidharz
- Gummi
- Mörtel
- Polystyrol
- Polyethylen
- Polytetrafluorethylen
- Polyurethan
- Polypropylen
- Benutzerdefiniert (manuelle Eingabe der longitudinalen Schallgeschwindigkeit der Innenauskleidung des Rohres)
- Messmedium Wasser, Meerwasser, Öl, Rohöl, Methanol, Ethanol, Diesel, Benzin, Petroleum, Benutzerdefiniert (manuelle Eingabe der Schallgeschwindigkeit vom Medium)
- Betriebsdauer 10 h
- Automatische Abschaltung von...bis 1 ... 15 min.
- Automatische Abschaltung deaktivierbar Ja
- Messmethode Z, V, N, W
- Alarm optisch, akustisch
- Alarmmodi Unterschreitung, Überschreitung, Innerhalb, Außerhalb
- Reproduzierbarkeit ±0,5 %
- Menüsprache Türkisch, Englisch (US), Polnisch, Spanisch, Deutsch, Chinesisch, Russisch, Japanisch, Französisch, Dänisch, Italienisch, Niederländisch, Portugiesisch
- Schutzklasse (Gerät) IP52
- Spannungsversorgung USB 5 VDC, 500 mA
- Steckertyp Gerät-Eurostecker
- Gewicht 263,5 g
- Betriebsbedingungen -20 ... 65 °C, 10 ... 95 % r. F.
- Lagerbedingungen -20 ... 65 °C, 10 ... 95 % r. F.
- Kapazität 2500 mAh
- Abmessungen (L x B x H) 165 x 85 x 32 mm
Rohrmaterial Zusatzinformation Innenauskleidung des Rohrs:
PCE Instruments Ultraschall-Durchflussmessgerät mit Wärmemengenmesser, PCE-TDS 200 S und L... mehr
PCE Instruments Ultraschall-Durchflussmessgerät mit Wärmemengenmesser, PCE-TDS 200 S und L Sensoren, PCE-TDS 200+ SL, 4250348731494
Das Ultraschall-Durchflussmessgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Ultraschall-Durchflussmessgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall-Durchflussmessgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall-Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Ultraschall-Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Medium Spezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Ultraschall-Durchflussmessgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.
Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall-Durchflussmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall-Durchflussmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschall-Durchflussmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschall-Durchflussmessgerät gespeichert werden.
Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall-Durchflussmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschall-Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschall-Durchflussmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschall-Durchflussmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall-Durchflussmessgerät ist mit der Software auch möglich.

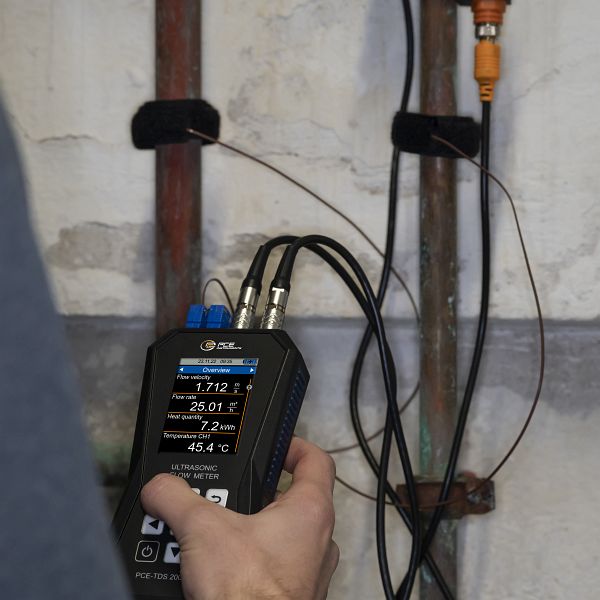

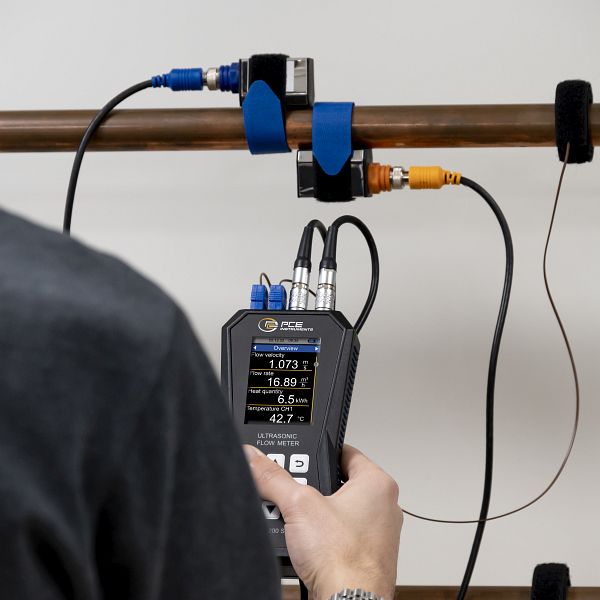

Um die Wärmemenge mit dem Ultraschall-Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschall-Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall-Durchflussmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschall-Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschall-Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.

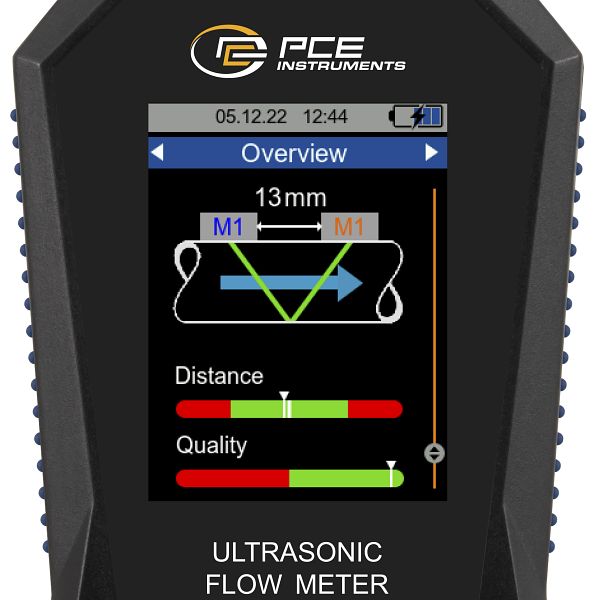

Das LC Farbdisplay vom Ultraschall-Durchflussmessgerät hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann das Ultraschall-Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden.

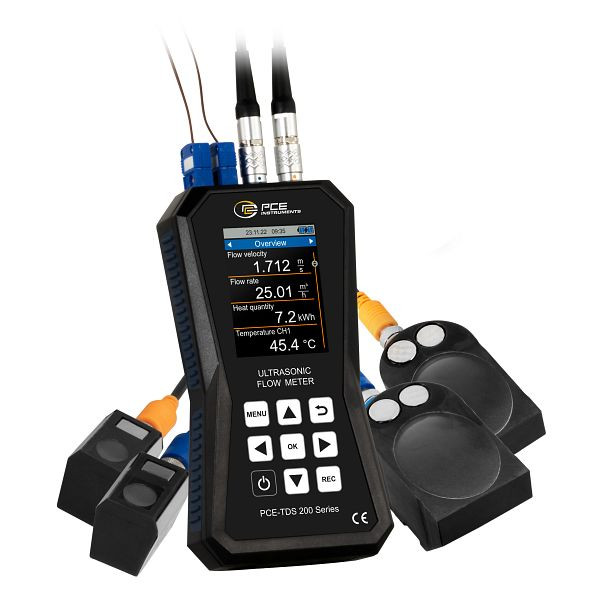

PCE-TDS 200 S SENSOR
Kleines Sensor Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für besonders kleine Rohre. Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 … 160 °C. Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden. Zusätzlich können die Sensoren zum Ultraschall-Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden.
PCE-TDS 200 L SENSOR
Großes Sensor Paar für die Rohrdurchmesser DN 300 ... 6000 mm. Dieses Sensorpaar ist somit für besonders große Rohre geeignet. Befestigt werden können die Sensoren zum Ultraschall-Durchflussmessgerät mit lösbaren Kabelbinder. Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden. Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm.
Das Ultraschall-Durchflussmessgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Ultraschall-Durchflussmessgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall-Durchflussmessgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall-Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Ultraschall-Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Medium Spezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Ultraschall-Durchflussmessgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.
Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall-Durchflussmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall-Durchflussmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschall-Durchflussmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschall-Durchflussmessgerät gespeichert werden.
Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall-Durchflussmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschall-Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschall-Durchflussmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschall-Durchflussmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall-Durchflussmessgerät ist mit der Software auch möglich.
Um die Wärmemenge mit dem Ultraschall-Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschall-Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall-Durchflussmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschall-Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschall-Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.
Das LC Farbdisplay vom Ultraschall-Durchflussmessgerät hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann das Ultraschall-Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden.
PCE-TDS 200 S SENSOR
Kleines Sensor Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für besonders kleine Rohre. Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 … 160 °C. Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden. Zusätzlich können die Sensoren zum Ultraschall-Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden.
PCE-TDS 200 L SENSOR
Großes Sensor Paar für die Rohrdurchmesser DN 300 ... 6000 mm. Dieses Sensorpaar ist somit für besonders große Rohre geeignet. Befestigt werden können die Sensoren zum Ultraschall-Durchflussmessgerät mit lösbaren Kabelbinder. Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden. Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm.
