PCE Instruments Härtemessgerät, Messfunktionen MIN, MAX, Durchschnittswert, PCE-3000ULS

PCE Instruments Härtemessgerät, Messfunktionen MIN, MAX, Durchschnittswert, PCE-3000ULS, 4250348732569

Das Härtemessgerät kann zur schnellen Überprüfung der Härte von Bauteilen auch im eingebauten Zustand verwendet werden. Das Härtemessgerät besticht durch einen großen Messbereich, leichte Handhabung, robuste Bauform und eine Temperaturbeständigkeit bis zu -20°C. Neben der Härte in Rockwell, Brinell und Vickers, kann mit dem Härtemessgerät auch die Zugfestigkeit von Stählen bis zu 1740 MPa ermittelt werden. Das Härtemessgerät verfügt standardmäßig über eine manuelle Prüfsonde mit einer Prüfkraft von 50N, mit dieser Sonde kann richtungsunabhängig aus allen Raumrichtungen ohne Korrekturfaktor gemessen werden.

Ein weiterer Vorteil des Härtemessgeräts ist seine NDT Eigenschaft. An der Sondenspitze befindet sich ein Vickersdiamant, welcher im Ultraschallfrequenzbereich angeregt wird. Berührt der Diamant bei der Härteprüfung die Prüfstück Oberfläche, wird die Schwingung gedämpft. Die daraus resultierende Frequenzverschiebung steht in direktem Zusammenhang mit der Oberflächenhärte des Prüfstücks. Aufgrund der geringen Prüfkräfte sind die Eindringtiefen des Diamants sehr gering, weshalb nur ein nahezu nicht sichtbarer Eindruck zurück bleibt.

Das Härtemessgerät wird daher für die Kontrolle von kleinen dünnwandigen Bauteilen, für randschichtgehärtete Prüfkörper oder für nitrierte Bauteile verwendet. Das Härtemessgerät hat sich auch bei der Vermessung von Schweißnähten und Kontrolle von Bauteilen mit komplexer Geometrie bewährt..

Neben der UCI Messmethode kann das Härtemessgerät zusätzlich mit einem Rückprallprüfkörper ausgestattet werden. Dadurch kann das Härtemessgerät zu einem Leeb-Härteprüfer aufgerüstet werden.

Das Härtemessgerät kombiniert die Vorteile von zwei Verfahren: Ultraschall-Kontaktimpedanz (UCI) und dynamisches Rückprallverfahren (Leeb). Dies ermöglicht es dem Benutzer, fast jede Feldhärteprüfaufgabe zu lösen. Das Härtemessgerät ermöglicht die Expresshärteprüfung von Kohlenstoff- und Baustählen, Schweißnähten, galvanischen Beschichtungen, Überzügen, hitzebeständigen, korrosionsbeständigen und nicht rostenden Stählen, die Härtemessung von gehärteten Oberflächen, dünnwandigen, gehärteten Teilen, auch an schwer zugänglichen Stellen und unter jedem Winkel.

Ultraschall-Kontaktimpedanz (ASTM A1038)
Mit dem UCI-Prüfkopf ist die Härteprüfung von kleinen, dünnen Proben mit komplexen Formen jetzt möglich. Mit dem UCI-Prüfkopf kann der Anwender die Härte von Nuten, Oberflächen mit kleinem Radius, Wellenhälsen mit spiegelnder Oberfläche, Zahnrädern und Klingen messen.

Rückprallhärteprüfung nach Leeb (ASTM A956)

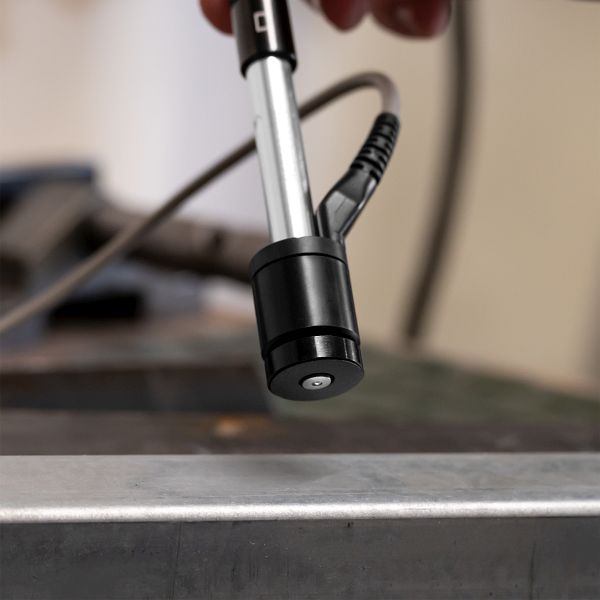

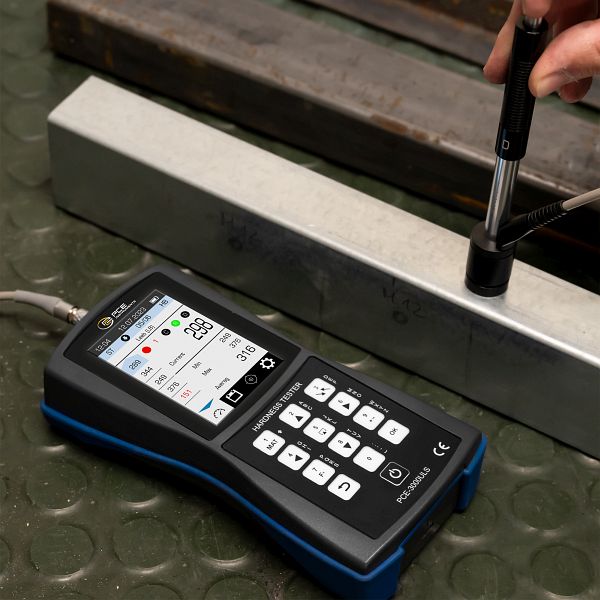

Mit einer dynamischen Sonde vom Typ D (Leeb-Sonde) kann der Anwender die Härte von massiven Teilen mit rauen Oberflächen prüfen. Das Härtemessgerät kann mit zusätzlichen austauschbaren Prüfköpfen mit unterschiedlichen Abmessungen und Federsteifigkeiten ausgestattet werden.

Hauptfunktion
Dieses Härtemessgerät verfügt über alle Funktionen für die Arbeit mit Werkstoffen und Skalen, was es zu einem universellen Gerät für die zerstörungsfreie Metallhärteprüfung macht.
Die Ein-Punkt-Kalibrierung ermöglicht die Erstellung einer benutzerdefinierten Härteskala anhand einer verfügbaren Probe mit bekannter Härte. Dieser Vorteil ermöglicht es dem Benutzer, das Härteprüfgerät so genau wie möglich zu kalibrieren, um der Genauigkeit eines stationären Härteprüfers nahe zu kommen. Außerdem kann der Benutzer die Härte einer großen Charge von Produkten schnell und mit hoher Genauigkeit messen.

Mit dem Härtemessgerät kann der Benutzer mehr als 500 Härteskalen erstellen und speichern sowie den Verlauf aller Messungen nach der Prüfung anzeigen. Die UCI-Sonde ist für Stahl vorkalibriert. Die Leeb-Sonde ist vorkalibriert für Stahl, Gusseisen, Edelstahl, Aluminium, Bronze und Messing, Kupfer.

Standardkalibrierungen nach Rockwell, Vickers, Brinell und Shore sind ebenfalls verfügbar. Der Benutzer kann zusätzliche Kalibrierungen für weiche und harte Materialien erstellen und korrigieren.

Die wichtigsten Vorteile des Härtemessgeräts PCE-3000ULS:

• Großes Farbdisplay mit heller Hintergrundbeleuchtung
• Stabiler Betrieb unter schwierigen klimatischen Bedingungen
• Erweiterter Temperaturbereich (frostsicher bis -20 °C)
• Für den Langzeitbetrieb unter Feld- und Werkstattbedingungen ist das Gerät in einem staubdichten Gehäuse ausgeführt
• Gummipuffer schützen das Gerät vor versehentlichen Stößen oder Stürzen aus einer Höhe von bis zu 5 m, während das Gerät voll funktionsfähig bleibt

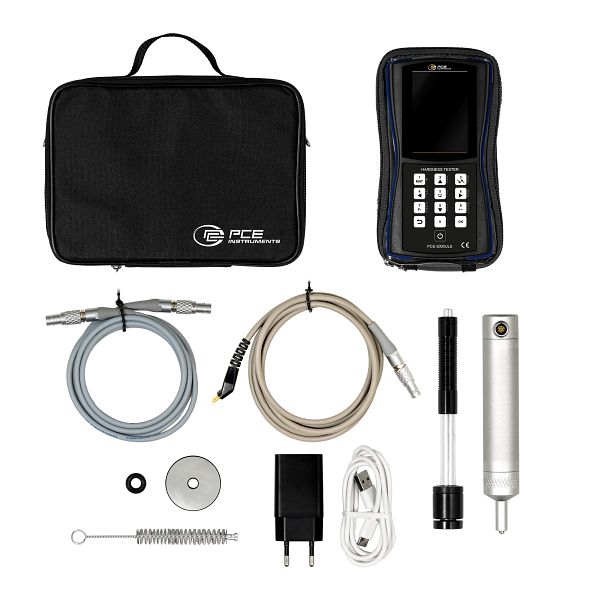

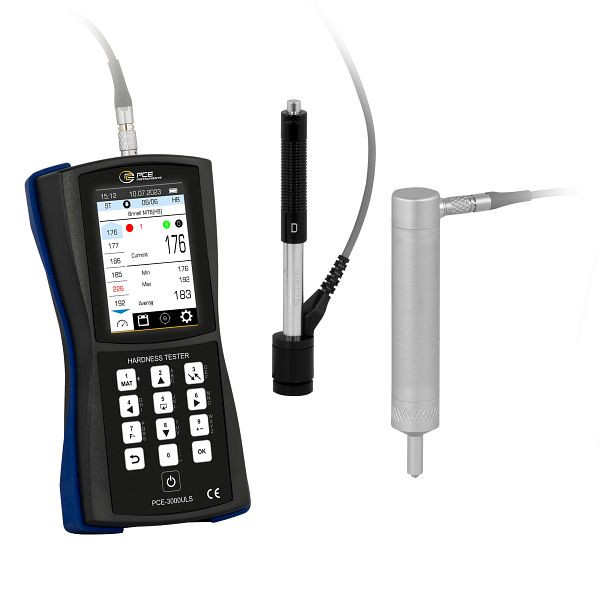

• 2 abnehmbare Sonden: Ultraschall-Kontaktimpedanz (UCI) und dynamischer Rückprall (Leeb)
• Ein-Punkt-Kalibrierungsfunktion (Typ-Kalibrierung)
• Das Gerät verfügt über die Funktionen der Anzeige der minimalen, maximalen und durchschnittlichen Härtewerte, die Funktion der Filterung von Fehlmessungen, die außerhalb des Bereichs liegen
• Die Funktion der gleichzeitigen Anzeige von 20 Messungen in einer Serie ermöglicht die Analyse des Härtewerts mit einer großen Anzahl von Messungen und erhöht die Geschwindigkeit der Verarbeitung der Ergebnisse erheblich.
• Funktion zur Erstellung von Diagrammen für eine Messreihe hilft bei der Visualisierung der Härtemessung über die gesamte Oberfläche eines maßhaltigen Produkts
• Für die fachmännische Arbeit, um eine maximale Genauigkeit zu erreichen, ist es möglich, den Empfindlichkeitskoeffizienten einzustellen sowie die Signalverarbeitung der Sonde anzupassen
• Die automatische Speicherung aller Messungen vermeidet Datenverluste und ermöglicht bei Bedarf eine Analyse der Daten nach längerer Zeit
• Die Speicherung der Kalibrierung im Speicher der UCI-Sonde ermöglicht einen schnellen Austausch des Sensors, ohne dass das Gerät bei einem Defekt zur Werkskalibrierung an den Hersteller zurückgeschickt werden muss
