Offgridtec Solar-Direct 1620W HMS-1600 Solaranlage Glas Glas Hausnetz-Einspeisung - 10m HMS-Anschlusskabel, 4-01-018455-004

Offgridtec Solar-Direct 1620W HMS-1600 Solaranlage Glas Glas Hausnetz-Einspeisung - 10m HMS-Anschlusskabel, 4-01-018455-004, 4262440562005

Die Solar-Direct Komplettsysteme vonOffgridtec bieten dir eine ausgezeichnete Möglichkeit einen Teil deines benötigten Haushaltsstroms selbst zu erzeugen und dadurch die Gesamtausgaben für Strom erheblich zu reduzieren. Dieses System enthält neben den vier 405W starken Glas-Glas Modulen den perfekt dazu passenden und kompakten Mikrowechselrichter HMS-1600-4T. Um alles miteinander verbinden zu können steht ein HMS-Anschlusskabel zur Verfügung, welches mit dem Plug and Play Prinzip sehr leicht zu installieren ist. Optional steht ein DTU-Lite-S zur Auswahl, der die Informationen und Daten des Wechselrichters mit Hilfe einer Sub-1G-Funklösung erfasst und sie über WLAN-Technologie an das Hoymiles Überwachungssystem S-Miles Cloud übermittelt.

• Half-Cut Zelltechnologie
• reduzierte Hot-Spot Temperatur
• Hochwertige Energiegewinnung mit hoher MPPT-Genauigkeit
• Optimale Systemzuverlässigkeit

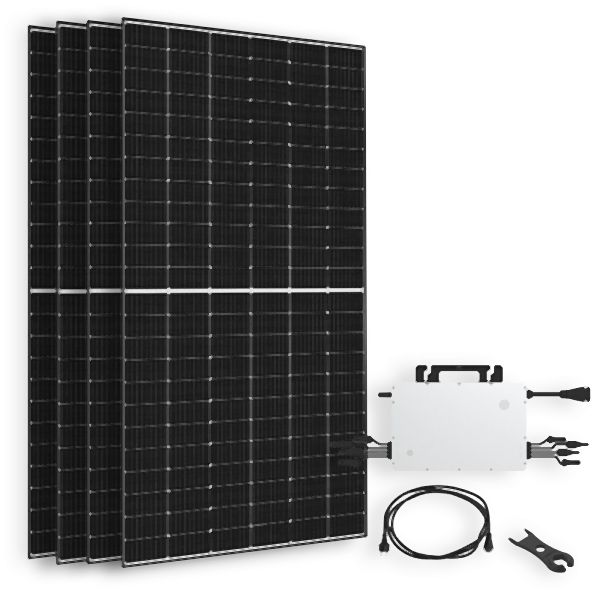

Das Solaranlagen-Komplettsystem enthält:

• 4xLuxen Solar 405W Mono Bifazial Glas-Glas Solarmodul Luxneri Series S5
• 1xHoymiles HMS-1600-4T Microinverter Modulwechselrichter
• 1x Hoymiles HMS-Anschlusskabel Field Connector Plug&Play (Länge wählbar5m –10m –15m )
• 1xHoymiles Trennhilfe für AC Box HMS Microinverter Disconnect Tool
• Optional wählbar:Hoymiles DTU-Lite-S WLAN Datenübertragungseinheit für HMT / HMS

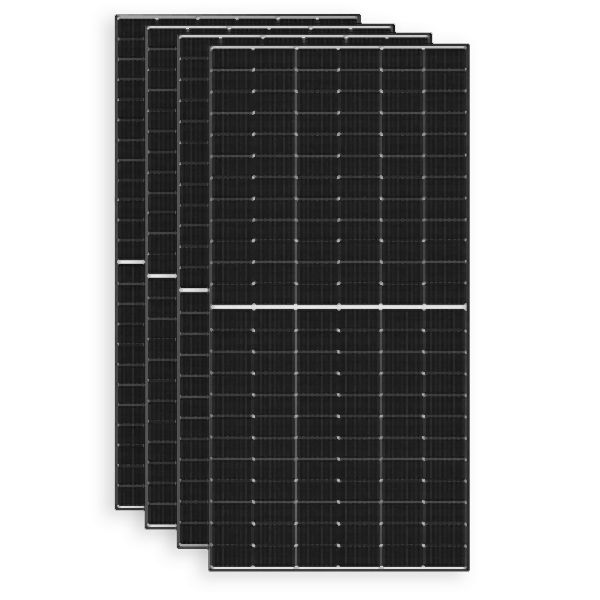

Luxen Solar 405W Glas-Glas Solarmodul
Das monokristalline und bifaziale Solarmodul 405W S5 vonLuxen Solar (MPN: LNVB-405MD) überzeugt durch eine Kombination verschiedener Technologien, wie zum Beispiel der Dotierung mit dem Metall Gallium, die das Phänomen der lichtinduzierten Degradation vorbeugt. Zur Leistungssteigerung wurde bei der Produktion außerdem die Halbzellen-Technologie angewandt. Und der Hersteller Luxen vertraut auf sein Produkt: Er garantiert eine 30-jährige Lebensdauer.

• Galliumdotierung
• reduzierte Hot-Spot Temperatur
• Half-Cut Zelltechnologie
• hoher Zellwirkungsgrad von über 20%
• 30 Jahre Leistungsgarantie und 12 Jahre Produktgarantie

Technische Daten

• maximale Leistung: 405W
• Modulspannung (Vmp): 37,33V
• max. Strom (Imp): 10,85A
• Leerlaufspannung (Voc): 44,42V
• Kurzschlussstrom (Isc): 11,82A
• Modulwirkungsgrad: 20,74%
• Abmessungen: 1722 x 1134 x 30 mm
• Betriebstemperaturbereich: -40°C bis +85°C
• max. Betriebsspannung: 1500V DC
• Gewicht: 23,5 kg

HMS-1600-4T
Der HMS-1600 (MPN: HMS-1600-4T) vonHoymiles ist der perfekte Mikrowechselrichter für Ihr Balkonkraftwerk. Das kompakte Leichtgewicht (nur 4,7kg) eignet sich für die Solarstromproduktion mit bis zu vier Solarpanelen bis zu einer Leistung von je 320W bis 540W+. Genauso wie bei allen anderen Mikrowechselrichtern von Hoymiles ist er für lange Betriebsstunden und breiter PV-Modulanwendung geeignet, da seine Inbetriebnahme sehr niedrig (nur 22V) und der DC-Eingangsbereich der Betriebsspannung (16-60V) extrem breit ist.

Gegenüber dem Vorgängermodel aus der HM-Seriebietet der HMS-1600-4T mehr Sicherheit für Aufdach-Solarkraftwerke durch Schnellabschaltung und isolierten Transformator. Die neue Sub-1G-Funklösung ermöglicht eine stabilere Kommunikation mit dem Hoymiles-Gateway DTU.

• Minimierung der Auswirkungen von z.B. Verschattung, Staub oder Alterung durch MPPT
• Hochwertige Energiegewinnung mit hoher MPPT-Genauigkeit
• Optimale Systemzuverlässigkeit
• Spitzenwirkungsgrad von 96,7%
• 12 Jahre Produktgarantie
• Hohe Sicherheit durch integrierte Schutzfunktionen
• Einfache Installation
• Lange Lebensdauer
• Entspricht EN50549-1:2019, VDE-AR-N 4105: 2018, VFR2019, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 61000-3-2/-3

Technische Daten

• Empfohlene Modulleistung: bis zu 320W - 540+W (je Modul)
• MPPT Spannungsbereich: 16-60V
• Einschaltspannung: 22V
• Maximale Eingangsspannung: 65V
• Maximaler Eingangsstrom: 4*12,5A
• Maximaler Eingangskurzschlussstrom: 4*20A
• Nennausgangsleistung: 1600VA
• Nennausgangsstrom: 6,96A
• Nennausgangsspannung/-bereich: 230V / 180-275V
• CEC Spitzenwirkungsgrad: 96,70%
• Umgebungstemperaturbereich: -40°C - +65°C
• Abmessungen (BxHxT): 331 x 218 x 36,6 mm
• Gewicht: 4,7kg
• Gehäuseeinstufung: IP67

DTU-Lite-S
Das Hoymiles-Gateway DTU-Lite-S ist eine Datenübertragungseinheit, die Informationen und Daten von Mikrowechselrichtern mit Hilfe einer Sub-1G-Funklösung erfasst und sie über WLAN-Technologie an das Hoymiles-Überwachungssystem S-Miles Cloud übermittelt.

• Einfache Installation dank Plug and Play
• Überwachung auf Modulebene, mit bis zu 99 Solarmodulen
• Daten und Alarme von Mikrowechselrichtern auf S-Miles Toolkit in Echtzeit
• Fernwartung des Systems über die S-Miles Cloud
• Direktanschluss (USB-Port)

Funktionsweise
Die Datenübertragungseinheit DTU-Lite-S hat eine Überwachungskapazität für bis zu 99 Solarmodule. Dadurch ist das System optimal für die unterschiedlichsten PV-Anlagen geeignet. Die Daten und Alarme können die Benutzer auf Modulebene einfach und schnell ablesen. Der Fernbetrieb sowie die Fernwartung des PV-Systems lässt sich jederzeit und von jedem Ort bequem über die Hoymiles S-Miles Cloud vornehmen.

S-Miles Accounterstellung
Die Erstellung des S-Miles Accounts kann direkt vom Endnutzer vorgenommen werden. Im Downloadbereich dieses Artikels ist hierzu die Anleitung von Hoymiles zu finden.

Technische Daten

• Typ: Sub-1G
• Maximale Entfernung (offenes Gelände und je nach Installationsumgebung): bis zu 400m
• Begrenzung der Überwachungsdaten von Solarmodulen: 99
• Signal: WLAN:802.11b/g/n
• Abtastung: Alle 15 Minuten
• LED-Anzeige
• Lokale APP: S-Miles Toolkit
• Leistungsaufnahme Typ 1,0 W / max. 5,0 W
• Eingangsspannung: 5V
• Umgebungstemperaturbereich: -20 bis +55°C
• Abmessungen (BxHxT): 143 x 33 x 12,5 mm
• Gewicht: 0,1kg
• Modell des Mikrowechselrichters: HMS und HMT-Serie

HMS-Anschlusskabel Field Connector Plug&Play
Das Hoymiles HMS Plug&Play-Verbindungskabel ist speziell für den Einsatz in PV-Anlagen mit nur einem HMS-Wechselrichter konzipiert. Es besteht aus einem Field-Connector, einem AC-Kabel und einem AC-Stecker. Der Field-Connector wird an den Inverter und der Stecker an die Haushaltssteckdose angeschlossen. Diese einfache Plug-and-Play-Konstruktion ermöglicht es dem Benutzer, das einzelne Wechselrichtersystem einfach und schnell an das Netz anzuschließen. Der Anschluss an das Stromnetz darf nur von einem Elektriker vorgenommen werden.

Hoymiles HMS Kabelsystem
Das HMS-Kabelsystem ist eine innovative Lösung zur Verkabelung von Hoymiles HMS-Wechselrichtern in PV-Anlagen. Es bietet ein benutzerfreundliches Plug-and-Play-Design, das eine einfachere, schnellere und zuverlässigere Installation ermöglicht. Das flexible HMS-Kabelsystem erlaubt es dem Benutzer, Kabel unterschiedlicher Größe oder Länge zu kombinieren, um die gewünschte Verkabelungskonfiguration kostengünstig umzusetzen.

Technische Daten

• Komponenten: HMS Field Connector + Kabel + AC-Stecker
• Kabeltyp: PV07AC-F
• Kabellänge: 3m
• Durchmesser: 1,5mm2;
• Nennspannung: 250V
• Nennstrom: 12A
• Temperaturbereich: -40 bis 85°C
