Offgridtec IC-24/3000/100/80 Kombi 3000W Wechselrichter 100A MPPT Laderegler 80A Ladegerät 24V 230V, 1-01-013700

Offgridtec IC-24/3000/100/80 Kombi 3000W Wechselrichter 100A MPPT Laderegler 80A Ladegerät 24V 230V, 1-01-013700, 4260737981775

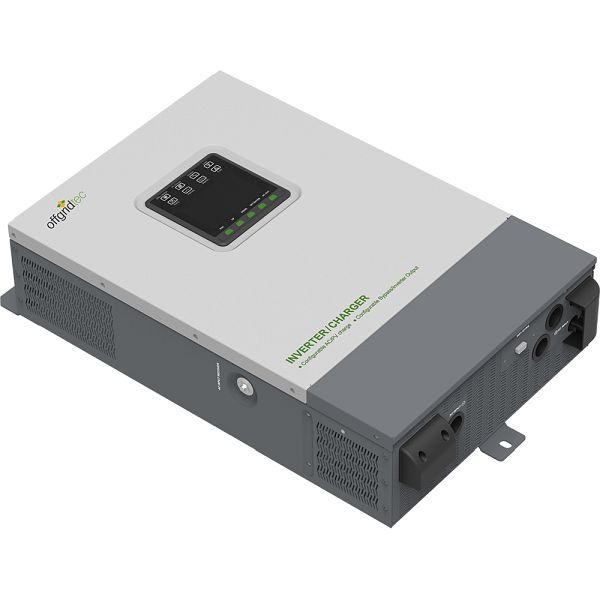

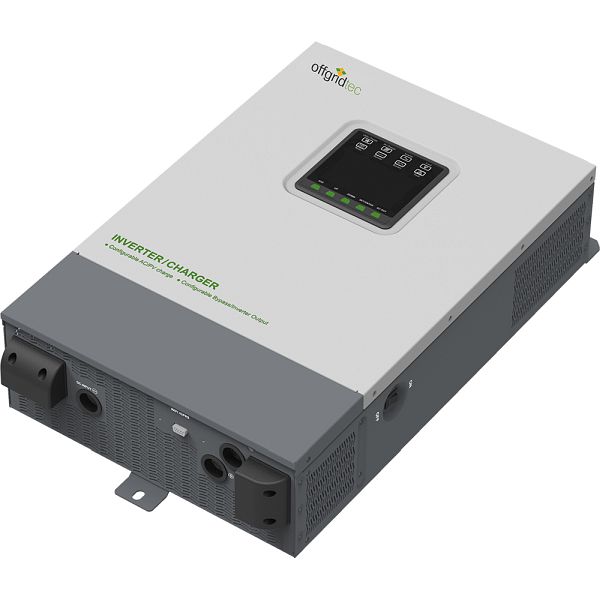

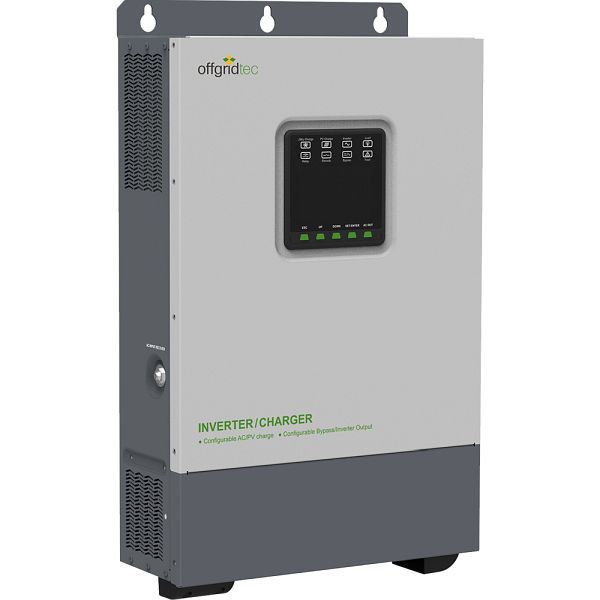

Der IC-24/3000/100/80 von Offgridtec (MPN 013700) ist eine neue Gerätekombination, die einen Wechselrichter, ein Batterieladegerät und einen MPPT Laderegler in sich vereint. Das Gerät ist optimal für Insel-Systeme geeignet, da er die Aufladung durch das Stromnetz (oder alternativ einen Generator) und durch Solarenergie, sowie die AC-Ausgabe integriert. Der leistungsstarke Multi-Core-Chip im Produkt mit dem fortschrittlichen Steuerungsalgorithmus ermöglicht eine intelligente Verwaltung des Systems.
Das Gerät ist für Batteriesysteme mit 24V Spannung und die Batterietypen AGM, GEL, FLD und LiFePO4 geeignet. Die integrierte PFC-Technologie erreicht einen hohen Leistungsfaktor von AC-DC-Ladungen und reduziert die Netzkapatzitätsnutzung

Wichtige Eigenschaften:

• Insel-Hybrid-Wechselrichter
• Vollständig intelligente digitale Energiespeicherausrüstung
• Fortschrittliche MPP-Tracking-Technologie
• Vollständig digital gesteuerte AC-DC Lademodule
• Hohe Ausgangsspannungsstabilität
• Drei Lademodi und zwei Ausgangsmodi
• Nicht-Batterie-Modus: gleichzeitiges Laden mit Solar (Standard) und Netzversorgung (Assist)
• LCD-Display zur Anzeige verschiedener Systemparameter
• Mehrere LED-Anzeigen zur dynamischen Statusanzeige
• Unterstützt Kalt- und Softstart
• Volldigitale Doppel-Closed-Loop-Steuerung (Transferschalter)
• RS485 isolierte Kommunikationsschnittstelle
• Optionaler BMS-Link-Anschluss

Verschiedene Modi für vielfältige Anwendungsbereiche
Das Gerät verfügt insgesamt über drei Lademodi. Es kann der Vorrang für Solarbetrieb eingestellt werden, eine Kombination aus Netz- und Solarbetrieb oder der reine Solarbetrieb. Bei den AC-Ausgangsmodi kann zwischen Versorgungs- und Wechselrichterpriorität gewählt werden. Um die Solarenergienutzung zu maximieren kann der Benutzer die Energiequellen nach dem tatsächlichen Bedarf auswählen und das Versorgungsunternehmen flexibel als Ergänzung nutzen. Die IC-Einheit kann die garantierte Stromversorgungsrate des Systems erhöhen, was für Solarenergie-, Versorgungs-/Ölgenerator-Hybridsysteme geeignet ist.

Technische Merkmale IC-24/3000/100/80:

• Geeignet für Batteriespannung: 24 V/DC
• Batterie Eingangsspannungsbereich: 21,6 - 32 V/DC
• Schutzart: IP30
• Rel. Luftfeuchtigkeit: <95% (N.C.)
• Betriebsumgebungstemperatur: -20°C - +50°C (volle Ein- und Ausgangsleistung)
• Abmessungen: 642,5 x 381,6 x 149 mm
• Gewicht: 19 kg

Wechselrichter mit 3000W Dauerleistung
Das DC-AC-Wechselrichtermodul basiert auf einem vollständig digitalen und intelligenten Design. Es verwendet die fortschrittliche SPWM-Technologie, gibt eine reine Sinuswelle aus und wandelt 24V/DC in 220/230V/AC um. Das Modul ist geeignet für AC-Lasten von Haushaltsgeräten, Elektrowerkzeugen, elektronischen Audio- und Videogeräten und viele weitere Anwendungsbereiche. Dank der innovativen Spannungs-, Strom- und Leistungsregelung mit mehreren Regelkreisen verfügt das Gerät über ein gutes, dynamisches Ansprechverhalten, eine hohe Widerstandsfähigkeit gegen Spannungsspitzen und eine hohe Betriebssicherheit.

Technische Merkmale:

• Kontinuierliche Ausgangsleistung: 3000W
• Spitzenleistung (3s): 6000W
• Ausgangsspannungsbereich: 220V -6%~+3% / 230V -10%~+3%
• Ausgangsfrequenz: 50/60 ±0,2Hz
• Ausgangswelle: Reine Sinuswelle
• Max. Nennleistungseffizienz: 91%
• Umschaltzeit Netz- zu Inverterbetrieb: 10ms
• Umschaltzeit Inverter-Betrieb zu Netzbetrieb: 15ms

MPPT Laderegler mit 100A max. PV-Ladestrom
Das Laderegler-Modul verwendet die modernste, optimierte MPPT-Technologie. Dieses Verfahren kann dabei helfen den Sonnenertrag zu maximieren, indem der Laderegler bei wechselhaften Bedingungen aus der Leistungskurve der Solarmodule immer das Maximum herausholt.

Technische Merkmale:

• Max. PV-Leerlaufspannung: 450V (bei min. Betriebsumgebungstemperatur)
• Max. PV-Leerlaufspannung: 395V (bei 25°C Umgebungstemperatur)
• Max. PV-Eingangsleistung: 4000W
• Max. PV-Ladestrom: 100A
• Tracking-Effizienz: >99,5%
• Temperaturkompensationskoeffizient: -3mV /°C / 2V (Standard)

Batterieladegerät mit 80A max. Ladestrom
Die AC-DC-Ladeeinheit verfügt über eine volldigitale, doppelte Regelschleife und hat eine hohe Reaktionsgeschwindigkeit und Stabilität. Eine breite AC-Eingangsspannung und Ladestrombegrenzung können eingestellt werden. Dieses Modul verfügt über vollständige Schutzfunktionen am Ein- und Ausgang. Mit der Utility-Bypass-Ladefunktion kann das Modul die Last direkt mit Strom versorgen und gleichzeitig die Batterie laden.

Technische Merkmale:

• Eingangsspannung des Versorgungsnetzes: 176 - 246 V/AC (Standard)
• Eingangsfrequenz des Versorgungsnetz: 40 - 65 Hz
• Max. Netzladestrom: 80A

Umfangreiche Schutzfunktionen
Die IC-Geräteserie verfügt über verschiedenste Schutzfunktionen:

• PV-Grenzstrom & -Verpolung
• Rückstrom bei Nacht
• AC-IN Über- & Unterspannung
• Utility-Eingang Überstrom
• Batterie-Überspannung & -Überentladung, sowie Verpolung
• Lastausgang Kurzschluss & Überlast
• Geräteüberhitzung

Lieferumfang:
1x Offgridtec IC-24/3000/100/80 Gerätekombination
1x Bedienungsanleitung
