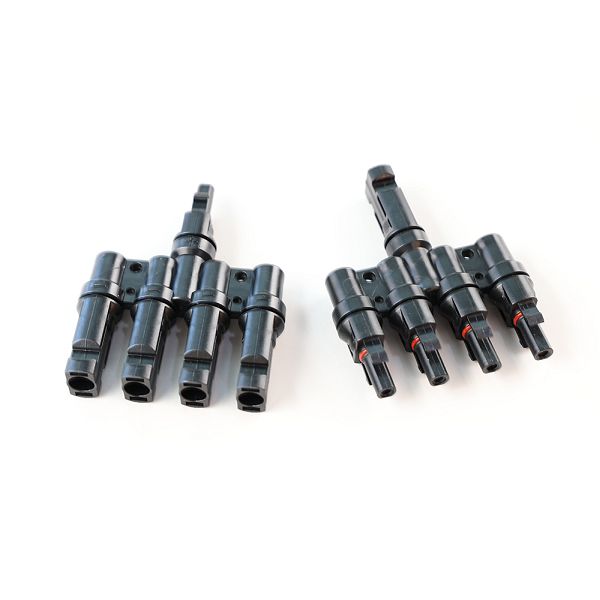

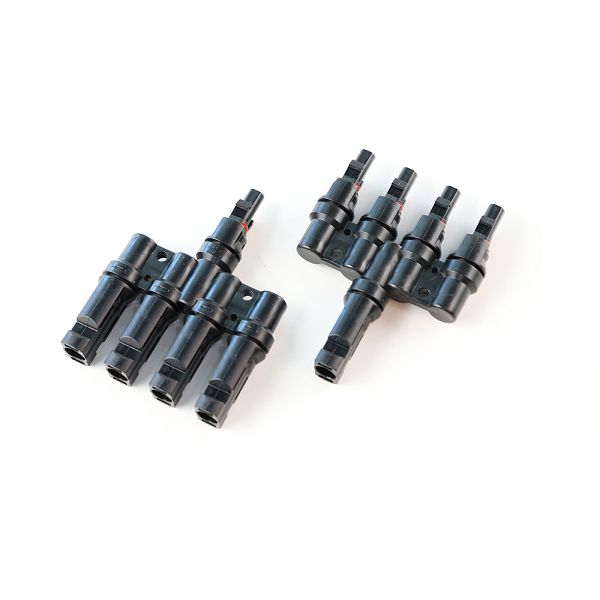

Offgridtec 4-fach Abzweigbuchsen T-Stecker Solarstecker (Paar), 8-01-010336

Offgridtec 4-fach Abzweigbuchsen T-Stecker Solarstecker (Paar), 8-01-010336, 4250983260083

Die Offgridtec 4-fach Abzweigbuchsen (MPN 010336) sind kompatibel zu Solar-Steckverbindern und werden gebraucht um 4 Module parallel miteinander zu verschalten. Vom Aufbau her sind sie identisch mit den 2-Wege Abzweigbuchsen, jedoch kann man durch den Einsatz dieser Verbinder Kosten sparen, da Sie 4 statt 2 Module miteinander parallel verbinden können.

Wichtige Artikelmerkmale

• Abzweigbuchsen zur Parallelverschaltung mehrerer Solarmodule
• Geeignet für Kabel mit einem Querschnitt von 4mm²-6mm²
• Kompatibel zu Solarsteckverbindern
• Ideal für 12V-Systeme und Dünnschicht-Module
• Snap-In Verriegelung
• Schutzart IP67

Was bedeutet parallele Verschaltung?
Bei der Parallelverschaltung werden die Plus- und Minus-Leitungen an einem Ausgang gebündelt. Durch diese Schaltung steigt der Strom und die Spannung bleibt gleich.
Praxisbeispiel: Sie wollen 3 Stück 100W (Imp=5,56A Vmp=17,8V) Solarmodule an einem Laderegler mit 20A und einer max. Eingangsspannung von 30V/DC anschließen. Damit Sie die erlaubte Eingangsspannung nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus zu Minus.
Wenn Sie jetzt den Strang messen, sollten Sie bei idealen Lichtverhältnissen folgende Werte messen können: Imp=16,68A und Vmp=17,8V. Damit passt Ihre Solar-Konfiguration perfekt zum Laderegler.

Lieferumfang:
1x Paar Offgridtec 4-fach Abzweigbuchsen T-Stecker
