Offgridtec 300W MPPT 12V Wohnmobil Komplettset EBL-Option, 4-01-005455

Offgridtec 300W MPPT 12V Wohnmobil Komplettset EBL-Option, 4-01-005455, 4250983248043

Dieses Solar-Set für die autarke Stromversorgung in einem Wohnmobil lässt wirklich keine Wünsche offen. Innovative Mpp-Dual-Laderegler Technik kombiniert mit dem hocheffizienten 150W SP-Ultra High-End Solarmodul von Offgridtec (Wirkungsgrad >24%) sorgen für hohe Erträge. Die Inselsolaranlage ist speziell auf Wohnmobile abgestimmt. Sie enthält bis auf die Batterien alles was Sie brauchen um die Solaranlage zu installieren und in Betrieb zu nehmen. Des weiteren bietet der Laderegler die Möglichkeit, die Solaranlage an den Schaudt-Elektroblock (EBL) des Wohnmobils anzubinden (EBL Anschlusskabel benötigt). Alle im Set enthaltenen Komponenten entsprechen den höchsten Qualitätsansprüchen.

Besonderheiten

• High-End Solarmodule welche mit amerikanischen Sunpower Zellen bestückt sind und rückseitig kontaktiert wurden. Der Modulwirkungrad liegt mit knapp 24% weit über dem Durchschnitt
• Die mitgelieferten Module der SPR-Serie sind deutlich kleiner und leichter als vergleichbare herkömmliche Solarmodule mit der selben Leistung
• Dual-Laderegler - innovative Technik zum Laden der Bord- und Starterbatterie für eine Vielzahl von Batterietypen
• MPP-Tracker - Maximum Power Point Tracking sorgt für mehr Ertrag denn es wird die gesamte Modulspannung abgenommen
• Mit LCD-Fernanzeige zum einfachen Auslesen wichtiger Leistungs-Kennzahlen und zur Einstellung wichtiger Systemparameter des Solarsystems
• AES-Steuersignal und EBL fähig - kann sowohl am Schaudt Elektroblock als auch direkt an bis zu 2 verschiedene Batteriekreisen betrieben werden

Tagesertrag: Durchschnittlicher Tagesertrag im Sommer von Mai bis Oktober: 1200Wh täglich (gemessen im norddeutschen Raum, je weiter südlich desto mehr Ertrag dürfen Sie einkalkulieren)
Wir setzen mit der Solar-Mobil Serie auf solide Marken-Power und das trotz der günstigen Konditionen für unsere Komplett-Sets. Vergleichen Sie die Einzelpreise unserer mitgelieferten Komponenten!

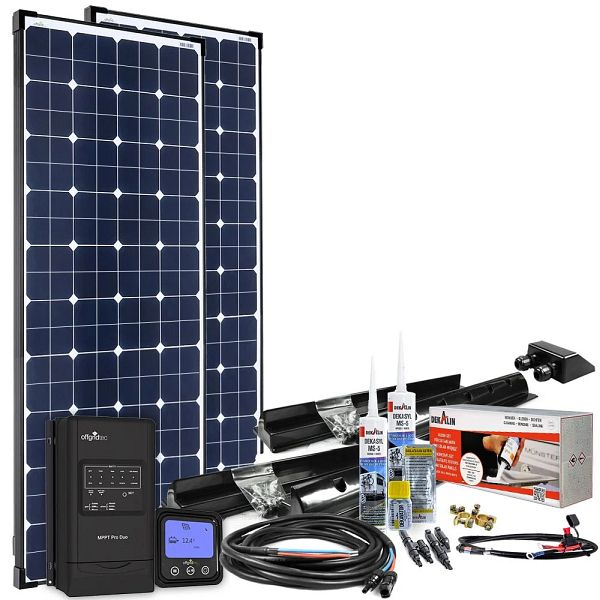

Die mitgelieferten Komponenten:

• 2x Offgridtec 150W SP-Ultra High-End Solarpanel
• 1x Offgridtec ® MPPT Pro Duo Laderegler 30A 12/24V für zwei Batteriekreisläufe
• 1x Offgridtec ® Display Fernanzeige für MPPT Pro Duo
• 1x Offgridtec 1-fach Kabeldurchführung schwarz
• 2x 55cm Montage Profile schwarz, Offgridtec 006550 - heavy Duty Version
• 1x 8m Offgridtec 005095 Profi-Verbindungskabel - hochwertige Profiausführung für den Womo-Bereich
• 1x 1,5m Offgridtec 30A Profi-Batteriekabel mit Sicherung
• 1x Montagekleberset mit Anleitung und benötigem Zubehör zur Vorbehandlung

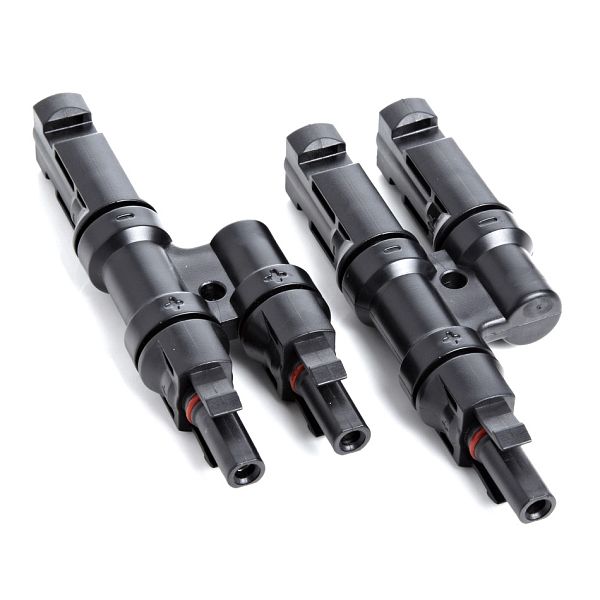

• 1x Solar-Y-Stecker Paar

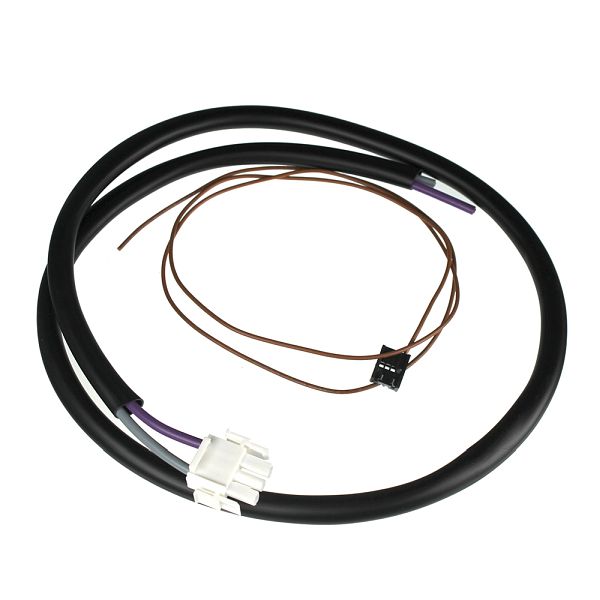

• 1x EBL-Kabelsatz

Das Set enthält alle Komponenten, die Sie brauchen, um Ihre Akkus mobil aufladen zu können. Das besondere an unseren Solaranlagen für Wohnmobile: Wir verwenden ein exra solides Montagesystem das einfach aufgeklebt werden kann. Das Modul kann jederzeit vom Spoiler abgeschraubt werden, sollte Sie mal an die Fläche unter dem Solarmodul müssen.Auch bei der kritischen Stelle, der Kabeldurchführung ins Innere des Wohnmobils haben wir auf besondere Qualität geachtet. Die mitgelieferte Kabeldurchführung wird aus demselben stabilen Material hergestellt wie die Dachspoiler für die Solarmodule und einfach aufgeklebt. Die Verbindung ist absolut wasserdicht und hält viele, viele Jahre.

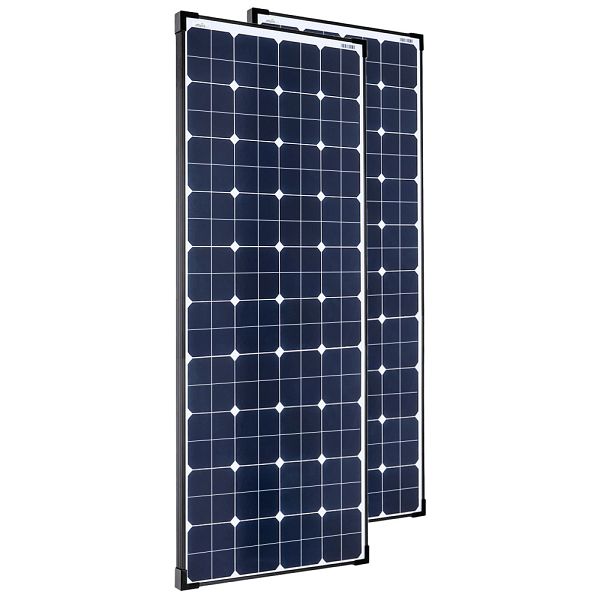

Offgridtec 150W SP-Ultra High-End Solarmodul
Monokristallines 150W High-End Solarpanel mit rückseitig kontaktierten High-Power-Solarzellen vom amerikanischen Hersteller Sunpower - das aktuell Beste was man verarbeiten kann mit einem Wirkungsgrad von knapp 24%. Hier treffen die weltbesten Solarzellen und das neue Back-Contact Verfahren aufeinander. Das Ergebnis ist ein High-End-Produkt zu einem soliden Preis. Außerdem haben wir bei der Produktion dieser Serie besonders darauf geachtet, dass auch der Rest des Moduls den wertvollen Zellen gerecht wird. Dieses Panel ist deutlich leichter und flächenmäßig kleiner als herkömmliche Solarzellen mit gleicher Leistung. Auch die Lichtausbeute bei schlechteren Bedingungen ist bei der SP Serie höher als bei unserer normalen Mono-Serie.

Technische Daten 150W SP-Ultra Solarmodul

• Leistung(Pmax): 150W
• Spannung(Vmp): 44V
• Max. Strom(Imp): 3,41A
• Leerlaufspannug(Voc): 51,79V
• Kurzschlussstrom(Isc): 3,69A
• Max. Systemspannung: 600 V/DC
• Zellenwirkungsgrad: >24%
• Umgebungstemp.: -40...+85°C
• Abmessungen: 1320 x 550 x 35 mm
• Gewicht: 9,37 kg

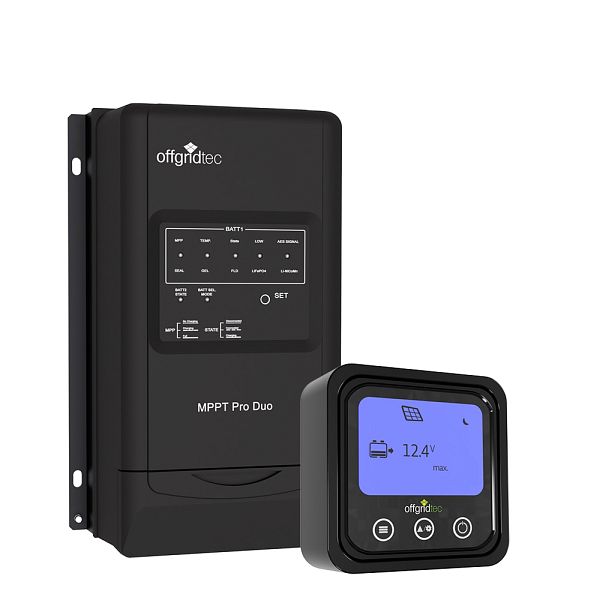

Offgridtec MPPT Pro Duo Laderegler 30A 12/24V
Hocheffizienter Dual-Laderegler zum Laden der Service- und Starterbatterie. Bietet die Möglichkeit die Photovoltaik-Anlage an den Elektroblock des Wohnmobils anzubinden. Durch die MPP-Technologie ermittelt der Regler automatisch mehrmals pro Sekunde die maximale Leistungsausbeute (MPP) der Solar-Module. Er wandelt daraufhin den Spannungsüberschuss des Solar-Moduls in einen höheren Ladestrom für die Batterie um. Eine spezielle Hochfrequenz-Schaltreglertechnologie mit hohem Wirkungsgrad macht dies möglich und sorgt so für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage.

Die wichtigsten technischen Merkmale des MPPT Pro Duo Laderegler

• Max. Ladestrom: 30A bei Batteriespannung von 12V oder 24V
• Unterstützung aller wichtigen Batterietypen (inklusive LiFePO4)
• Max Power-Point Tracking Technologie mit ultraschneller Tracking-Geschwindigkeit und garantierte Tracking-Effizienz von min. 99,5%
• Aktiver Temperatur-Ausgleich für optimale Ladung und Gewährleistung einer hohen Batterie-Lebensdauer
• AES-Steuersignal für Auto-Kühlschrank, um Energieverschwendung zu vermeiden
• Max. Solarleistung 380W bei 12V Systemspannung und 780W bei 24V
• Max. PV Eingangsspannung: 100V
• Erdung: negativ
• Abmessungen: 247 x 165 x 69 mm
• Gewicht: 1,4kg

Offgridtec Display Fernanzeige für MPPT Pro Duo
Die LCD-Fernanzeige für den MPPT Pro Duo Solarladeregler ermöglicht ein bequemes Auslesen wichtiger Leistungs-Kennzahlen des Solarsystems und darüber hinaus die Einstellung wichtiger Systemparameter. Die Anzeige wird zusammen mit einem Aufbaurahmen für die Wandmontage ausgeliefert.

• Echtzeitanzeige der Betriebsdaten, des Betriebszustands und von Fehlerinformationen des angeschlossenen Geräts
• Verfügbare Echtzeitdaten: Solarleistung (W), Solarspannung (V), Energieertrag (Wh), Batteriespannung (V), Batterieladestrom (A)
• Einstellmöglichkeit von Batterietyp und Temperatur direkt an der Fernanzeige
• Datenanzeige in grafischer Form über großflächiges Display
• Einfach und intuitiv bedienbar über 3 Touchbuttons an der Frontseite des Displays
• Keine externe Stromversorgung notwendig

Montage & Verkabelung

Dachspoiler Montage-Set
Spoilerprofile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkovenfahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen.
Abmessungen Spoiler:L x B x H: 54,5cm x 8,9cm (davon ca. 3cm Auflagefläche Modul pro Spoiler) x 6,5cm

Kabeldurchführung
Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt. Denn schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an Innenisolierung und Einrichtung führen. Besonders, da die Feuchtigkeit häufig erst ziemlich spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt:
Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die im Online-Shop angebotenen Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung. Aufgeklebt werden können die Durchführungen mit dem Klebeset, das Sie auch zum Aufkleben der Solar-Montagehalterungen benötigen. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden.

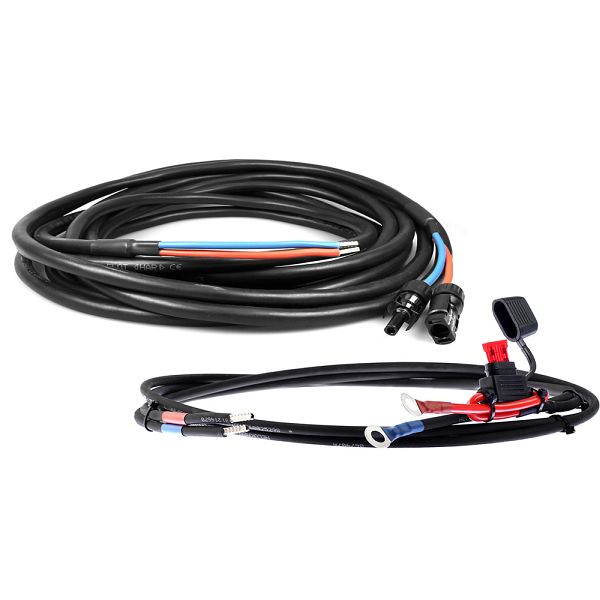

Verkabelungsset
Alle notwendigen Kabel sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die Solarstecker kaufen. Das Kabel hat eine Länge von 8m und beherbergt 2 Adern à 6mm²

Die Verklebung
Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebeset ermöglicht selbst einen Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.
Das Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.
