Vorschau: JUMO Multifunktionspanel (HMI), 00569495

Direkter Versand vom Hersteller

JUMO Multifunktionspanel (HMI), 00569495

Hersteller:	JUMO
Herstellernummer:	00569495
EAN:	4053877000341

Weitere Artikel von JUMO

Technische Daten:

Spannungsart zur Betätigung: DC
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
Bemessungssteuerspeisespannung Us bei DC: 19 V
Anzahl der Messkreise: 0
Fehlerspeicherung möglich
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Wechsler: 0
Breite: 235 mm
Höhe: 195 mm
Tiefe: 58 mm

JUMO Multifunktionspanel (HMI), 00569495, 4053877000341 Das Multifunktionspanel (Komponente des... mehr

Menü schließen

JUMO Multifunktionspanel (HMI), 00569495, 4053877000341

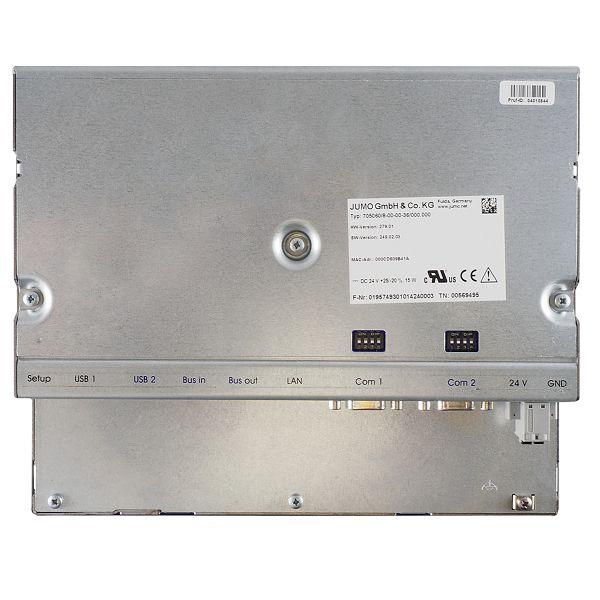

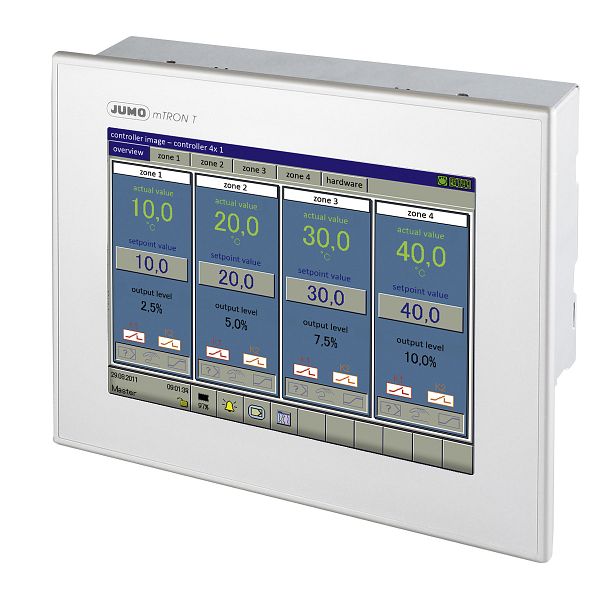

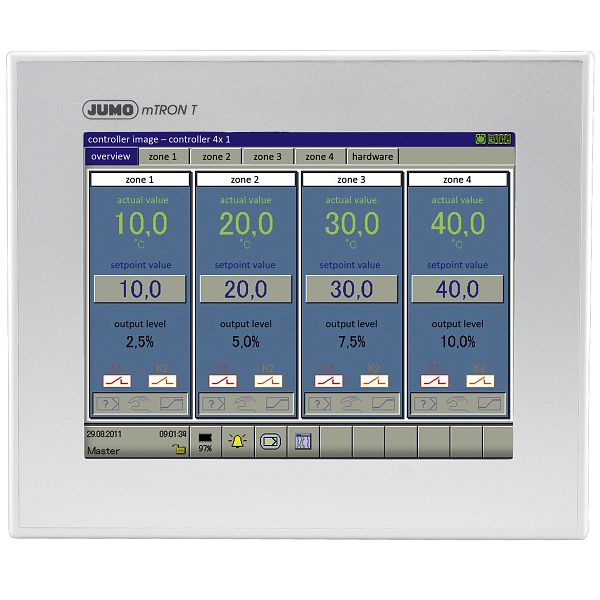

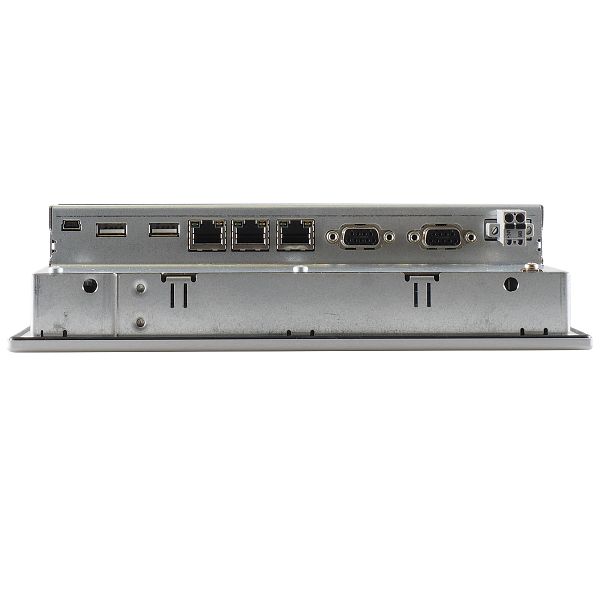

Das Multifunktionspanel (Komponente des Gesamtsystems mTRON T) verfügt über die Anschlussmöglichkeiten: 1x Ethernet (RJ45), 1x Systembus In (RJ45), 1x Systembus Out (RJ45) sowie 2x USB-Host. Das Panel ist für eine Spannungsversorgung von DC 24 V +25/-20 % ausgelegt. Das TFT-Touchscreen dient der leichteren und übersichtlicheren Messdatenvisualisierung, Bedienung, Konfiguration und Parametrierung des Systems. Der TFT-Farbbildschirm hat eine Bildschirmdiagonale von 21,3 cm (8,4“), eine Auflösung von 640 × 480 Pixel, 256 Farben und LED-Hintergrundbeleuchtung. Als Mensch-Maschine-Schnittstelle ermöglicht das Panel einen optimalen und geordneten Einblick in die Prozesszustände und die Parameter des Systems. Weiterhin ermöglicht es die Darstellung und Bedienung von Reglerbildern und Prozessbildern des Programmeditors und der optionalen Registrierfunktion. Sollwerte, Chargentexte, Parameter und Konfigurationsdaten lassen sich vom Anwender direkt am Bildschirm eingeben und ändern. Die über den Systembus übertragenen Prozessdaten werden in Echtzeit dargestellt. Eine Datenarchivierung und Auswertung wird mit bewährten PC-Programmen ermöglicht. Zusätzlich zu den serienmäßigen Schnittstellen (LAN, USB) sind optional zwei serielle Schnittstellen verfügbar, an die ein Barcode-Scanner, ein Modem oder andere Modbus-Geräte (Master, Slave) angeschlossen werden können. Durch ein optionales Setup-Programm wird das Multifunktionspanel vom Anwender komfortabel konfiguriert.
