Hersteller: |
IVT
|
Herstellernummer: | 200026 |
EAN: | 4030072200264 |
Technische Daten:
- Akkusystemspannung: 12 V / 24 V
- Unterstützte Akku-Typen: Blei-Säure, Blei-Gel
- Anschlussmöglichkeit für 2. Akku: nein
- Art der Laderegelung: MPPT
- Max. Modulleistung: 120 W / 240 W
- Max. Modulspannung: 60 V
- Max. Modul-/Ladestrom: 10 A
- Max. Laststrom: 10 A
- Eigenstromverbrauch, aktiv: 15 mA (130 mA Lastausgang aktiv)
- Eigenstromverbrauch, standby: < 1 mA
- Sicherung: 10 A
- Verpolungsschutz Akkueingang: ja (Anzeige über LED)
- Verpolungsschutz Solareingang: ja
- Übertemperaturabschaltung: ja
- Temperaturfühler: ja (extern)
- Step-Up Funktion ja
- Implusladung zur Desulfatierung: ja
- Betriebstemperaturbereich: -25 °C bis +60 °C
- Gemeinsames Masse Potential (Minuspol): ja
- Schaltbarer Lastausgang: ja
- Fernanzeige: ja
- Anzeige: LED
- Gehäuse: Metall
- Abmessungen (L x B x H): 190 x 112 x 59 mm
- Gewicht: 780 g
- Ladeschlussspannung: 14,1 V / 28,2 V
- Erhaltungsladung: 13,7 V / 27,4 V
- Temperaturkompensation: 24 mV/K / 48 mV/K
- Abschaltspannung: 10,5 V / 21 V
- Rücksetzspannung: 12,5 V / 25 V
Ladeparameter
Tiefentladeschutz Lastausgang

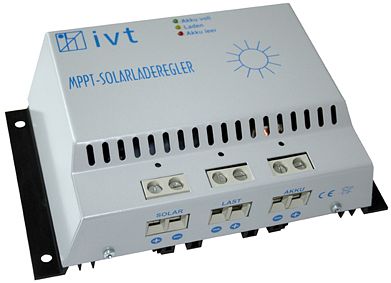

IVT MPPT-Solar-Controller 12 V/24 V, 10 A, 200026, 4030072200264 Effizient Laden auch unter... mehr
IVT MPPT-Solar-Controller 12 V/24 V, 10 A, 200026, 4030072200264
Effizient Laden auch unter ungünstigen Lichtbedingungen
Die MPPT-Solar-Laderegler-Serie umfasst moderne, hochwertige, mikroprozessorgesteuerte Geräte für das kontrollierte Laden von Blei-Batterien innnerhalb von Solar-Inselsystemen.
Die MPPT-Solar-Laderegler von IVT eignen sich optimal:
Die wichtigsten Merkmale und Features:
MPPT - Ladeverfahren: hocheffizient, schnell, batterieschonend
Maximum Power Point Tracker (MPPT)
Der effizienteste Arbeitspunkt der Solarmodule (MPPT) verändert sich durch verschiedene Einflüsse wie Temperatur, Bestrahlungsstärke und den Typ der Solarzellen.
Hinter der MPPT-Regelung verbirgt sich eine Technik, die kontinuierlich die maximale Leistungsausbeute der Solar-Module ermittelt und nutzt. Der Spannungsüberschuss aus den Solar-Modulen wird dabei in einen höheren Ladestrom umgewandelt. Dieser höhere Ladestrom sorgt dafür, dass die Batterieladezeit verkürzt wird.
Automatische Erkennung der Systemspannung
Dieser MPPT-Solar-Laderegler ist für den Betrieb in 12 V- und 24 V-Solar-Systemen geeignet. Er erkennt selbständig, ob ein 12 V- bzw. 24 V-System angeschlossen ist.
Optische Betriebsanzeige
Der MPPT-Regler ist mit mehreren LEDs ausgestattet und informiert den Benutzer umfassend über den aktuellen Betriebszustand des Systems. Die unterschiedlichen LEDs geben Auskunft über die Solareingangsseite (Solarspannung liegt an), den Batteriestatus (wird geladen/wird entladen/Batterie voll/Batteriespannung gering) und den Status des Lastausganges (ein/aus).
Standby-Funktion
Bei unzureichender Solarladeleistung wird der Solar-Laderegler in den Standby-Modus versetzt. Der Eigenverbrauch reduziert sich um über 90 %. Die angeschlossene Batterie wird geschont und eine unnötige Entladung vermieden. Sobald ausreichend Solarspannung anliegt, kehrt der Solar-Laderegler automatisch aus dem Standby-Modus zurück.
Anschluss- und Bedienelemente
Über den Mikroprozessor werden alle wichtigen Schutzfunktionen wie Überlade- und Tiefentladeschutz vollautomatisch und überwachungsfrei gesteuert.
Schutz vor Überladung
Ist die Ladeschlussspannung erreicht, schaltet der Solar-Laderegler den Ladestrom ab. Ein Überladen und eine Schädigung der Solar-Batterie wird verhindert.
Schutz vor Tiefentladung mit automatischer Lastabschaltung bzw. Lastzuschaltung
Der Tiefentladeschutz mit automatischer Lastabschaltung bzw. Lastzuschaltung sorgt dafür, dass der Solar-Controller den Lastausgang abschaltet, sobald die Batteriespannung unter die Mindestspannung sinkt. Wenn die Batterie nachgeladen wurde und die Batteriespannung über die Rücksetzspannung steigt, schaltet der Solar-Laderegler den Lastausgang automatisch wieder zu.
Schutz vor Kurzschluss und Verpolung
Die Regler sind mit einer Flachsicherung gegen Kurzschluss abgesichert sowie gegen Verpolung geschützt. Bei verpolt angeschlossenem Akku leuchtet die dem Eingang zugehörige LED auf.
Schutz vor Überhitzung
Die MPPT-Solar-Laderegler sind gegen Überhitzung geschützt. Ein eingebauter Temperatursensor sorgt dafür, dass bei zu starker Erwärmung der Laderegler automatisch abgeschaltet wird. Sobald sich der Laderegler abgekühlt hat, schaltet er sich automatisch wieder ein.
Rückstromsperre
Alle IVT Solar-Laderegler sind serienmäßig mit einer Rückstromsperre ausgestattet. Bei zu geringer Solarleistung, z.B. in der Dämmerung oder nachts, verhindert die Rückstromsperre die Rückentladung der Batterie über das Solarmodul.
Mehrstufige Ladetechnologie - Perfekt für Blei-Akkus
Das Ladeverfahren ist perfekt auf Blei-Akkus abgestimmt.
Die Ladung erfolgt im mehrstufigen Verfahren.
1. Hauptladephase
Die Batterie wird bis zu einer Spannung von 14,1 V (28,2 V) mit maximalem Strom geladen.
2. Timerphase
Die Batterie wird für mehrere Minuten auf einer Spannung von 14,1 V (28,2 V) gehalten.
Die Dauer der Timerphase wird durch die Art, das Alter und die Qualität der Batterie bestimmt.
3. Ladeerhaltungsphase
In dieser Phase gibt der Solar-Laderegler Pulse in die Batterie und löst dadurch die gebildeten Sulfatschichten (Desulfatierungsfunktion). Die Batteriespannung wird dabei auf 13,7 V (27,4 V) gehalten.
4. Standby-Phase
In dieser Phase fließt kein Ladestrom. Die Spannung der Batterie sinkt langsam ab.
Automatische Temperaturkompensation
Beim Ladevorgang wird über den externen Temperatursensor die herrschende Temperatur ermittelt und dadurch die Ladeschlussspannung dynamisch an die Temperaturbedingungen angepasst. Bei hohen Temperaturen wird die Ladeschlussspannung herabgesetzt - eine Überladung und unnötige Gasung werden vermieden. Bei niedrigen Temperaturen wird die Ladeschlussspannung erhöht, die Batterien können optimal nachgeladen werden.
Step-Up-Funktion
Die MPPT-Solar-Laderegler sind mit einer Step-Up-Funktion ausgestattet. Vorteil: Der Solar-Laderegler lädt auch dann, wenn die Solarspannung geringer ist als die Batteriespannung. Hier beträgt der maximale Ladestrom 1 A.
Schaltbarer Lastausgang
Der Lastausgang ist manuell per Drucktaster schaltbar. Er ermöglicht es sämtliche Verbraucher, die am Solar-Laderegler angeschlossen sind, mit einem Tastendruck ein- bzw. auszuschalten.
Überwachung und Auswertung per Fernanzeige
Für die Solar-Controller der MPPT-Serie ist als optionales Zubehör eine Fernanzeige erhältlich.
Mittels der Fernanzeige für MPPT-Solar-Laderegler können Sie sich während der Laufzeit die aktuellen Betriebsdaten anzeigen lassen.
Ferner besteht die Möglichkeit, die Betriebsparameter mit Datum und Uhrzeit als *.txt–Datei auf einer SD-Karte1 zu speichern und ggf. später am PC auszuwerten.
Datenaufzeichnung (im 10 Sekunden Takt):
IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.
Lieferumfang
Effizient Laden auch unter ungünstigen Lichtbedingungen
Die MPPT-Solar-Laderegler-Serie umfasst moderne, hochwertige, mikroprozessorgesteuerte Geräte für das kontrollierte Laden von Blei-Batterien innnerhalb von Solar-Inselsystemen.
Die MPPT-Solar-Laderegler von IVT eignen sich optimal:
- Für Solaranlagen deren Modulspannung deutlich höher ist als die Spannung der Batterie
- Für Solarmodule, die teilweise beschattet sind (z.B. durch Bäume oder die SAT-Anlage)
- Bei geringer bzw. diffuser Beleuchtung (z.B. im Winter oder bei Hochnebel)
- In nördlichen Breiten, wo die Temperatur des Solarmoduls trotz Sonnenbestrahlung niedrig bleibt
Die wichtigsten Merkmale und Features:
MPPT - Ladeverfahren: hocheffizient, schnell, batterieschonend
Maximum Power Point Tracker (MPPT)
Der effizienteste Arbeitspunkt der Solarmodule (MPPT) verändert sich durch verschiedene Einflüsse wie Temperatur, Bestrahlungsstärke und den Typ der Solarzellen.
Hinter der MPPT-Regelung verbirgt sich eine Technik, die kontinuierlich die maximale Leistungsausbeute der Solar-Module ermittelt und nutzt. Der Spannungsüberschuss aus den Solar-Modulen wird dabei in einen höheren Ladestrom umgewandelt. Dieser höhere Ladestrom sorgt dafür, dass die Batterieladezeit verkürzt wird.
Automatische Erkennung der Systemspannung
Dieser MPPT-Solar-Laderegler ist für den Betrieb in 12 V- und 24 V-Solar-Systemen geeignet. Er erkennt selbständig, ob ein 12 V- bzw. 24 V-System angeschlossen ist.
Optische Betriebsanzeige
Der MPPT-Regler ist mit mehreren LEDs ausgestattet und informiert den Benutzer umfassend über den aktuellen Betriebszustand des Systems. Die unterschiedlichen LEDs geben Auskunft über die Solareingangsseite (Solarspannung liegt an), den Batteriestatus (wird geladen/wird entladen/Batterie voll/Batteriespannung gering) und den Status des Lastausganges (ein/aus).
Standby-Funktion
Bei unzureichender Solarladeleistung wird der Solar-Laderegler in den Standby-Modus versetzt. Der Eigenverbrauch reduziert sich um über 90 %. Die angeschlossene Batterie wird geschont und eine unnötige Entladung vermieden. Sobald ausreichend Solarspannung anliegt, kehrt der Solar-Laderegler automatisch aus dem Standby-Modus zurück.

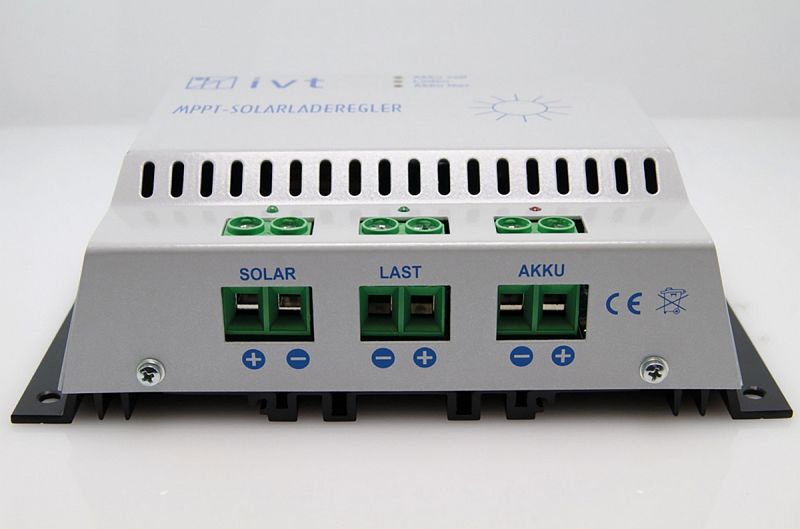

Anschluss- und Bedienelemente
- Anschluss Solarmodul
- Anschluss Lastausgang für 12 V/24 V-Verbraucher
- Anschluss Solar-Batterie
- Statusanzeige Solar-Batterie
- Drucktaster für Lastausgang

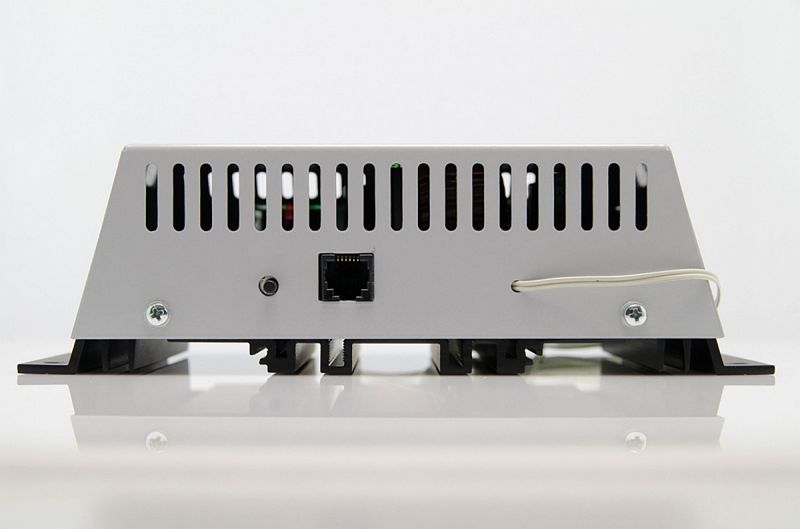

- RJ/12 Anschluss für Fernanzeige
- Externer Temperaturfühler
Über den Mikroprozessor werden alle wichtigen Schutzfunktionen wie Überlade- und Tiefentladeschutz vollautomatisch und überwachungsfrei gesteuert.
Schutz vor Überladung
Ist die Ladeschlussspannung erreicht, schaltet der Solar-Laderegler den Ladestrom ab. Ein Überladen und eine Schädigung der Solar-Batterie wird verhindert.
Schutz vor Tiefentladung mit automatischer Lastabschaltung bzw. Lastzuschaltung
Der Tiefentladeschutz mit automatischer Lastabschaltung bzw. Lastzuschaltung sorgt dafür, dass der Solar-Controller den Lastausgang abschaltet, sobald die Batteriespannung unter die Mindestspannung sinkt. Wenn die Batterie nachgeladen wurde und die Batteriespannung über die Rücksetzspannung steigt, schaltet der Solar-Laderegler den Lastausgang automatisch wieder zu.
Schutz vor Kurzschluss und Verpolung
Die Regler sind mit einer Flachsicherung gegen Kurzschluss abgesichert sowie gegen Verpolung geschützt. Bei verpolt angeschlossenem Akku leuchtet die dem Eingang zugehörige LED auf.
Schutz vor Überhitzung
Die MPPT-Solar-Laderegler sind gegen Überhitzung geschützt. Ein eingebauter Temperatursensor sorgt dafür, dass bei zu starker Erwärmung der Laderegler automatisch abgeschaltet wird. Sobald sich der Laderegler abgekühlt hat, schaltet er sich automatisch wieder ein.
Rückstromsperre
Alle IVT Solar-Laderegler sind serienmäßig mit einer Rückstromsperre ausgestattet. Bei zu geringer Solarleistung, z.B. in der Dämmerung oder nachts, verhindert die Rückstromsperre die Rückentladung der Batterie über das Solarmodul.
Mehrstufige Ladetechnologie - Perfekt für Blei-Akkus
Das Ladeverfahren ist perfekt auf Blei-Akkus abgestimmt.
Die Ladung erfolgt im mehrstufigen Verfahren.
1. Hauptladephase
Die Batterie wird bis zu einer Spannung von 14,1 V (28,2 V) mit maximalem Strom geladen.
2. Timerphase
Die Batterie wird für mehrere Minuten auf einer Spannung von 14,1 V (28,2 V) gehalten.
Die Dauer der Timerphase wird durch die Art, das Alter und die Qualität der Batterie bestimmt.
3. Ladeerhaltungsphase
In dieser Phase gibt der Solar-Laderegler Pulse in die Batterie und löst dadurch die gebildeten Sulfatschichten (Desulfatierungsfunktion). Die Batteriespannung wird dabei auf 13,7 V (27,4 V) gehalten.
4. Standby-Phase
In dieser Phase fließt kein Ladestrom. Die Spannung der Batterie sinkt langsam ab.
Automatische Temperaturkompensation
Beim Ladevorgang wird über den externen Temperatursensor die herrschende Temperatur ermittelt und dadurch die Ladeschlussspannung dynamisch an die Temperaturbedingungen angepasst. Bei hohen Temperaturen wird die Ladeschlussspannung herabgesetzt - eine Überladung und unnötige Gasung werden vermieden. Bei niedrigen Temperaturen wird die Ladeschlussspannung erhöht, die Batterien können optimal nachgeladen werden.
Step-Up-Funktion
Die MPPT-Solar-Laderegler sind mit einer Step-Up-Funktion ausgestattet. Vorteil: Der Solar-Laderegler lädt auch dann, wenn die Solarspannung geringer ist als die Batteriespannung. Hier beträgt der maximale Ladestrom 1 A.
Schaltbarer Lastausgang
Der Lastausgang ist manuell per Drucktaster schaltbar. Er ermöglicht es sämtliche Verbraucher, die am Solar-Laderegler angeschlossen sind, mit einem Tastendruck ein- bzw. auszuschalten.
Überwachung und Auswertung per Fernanzeige
Für die Solar-Controller der MPPT-Serie ist als optionales Zubehör eine Fernanzeige erhältlich.
Mittels der Fernanzeige für MPPT-Solar-Laderegler können Sie sich während der Laufzeit die aktuellen Betriebsdaten anzeigen lassen.
Ferner besteht die Möglichkeit, die Betriebsparameter mit Datum und Uhrzeit als *.txt–Datei auf einer SD-Karte1 zu speichern und ggf. später am PC auszuwerten.
Datenaufzeichnung (im 10 Sekunden Takt):
- Datum (DATE)
- Uhrzeit (TIME)
- Batteriespannung (U1)
- Batteriestrom (I1)
- Solarspannung (Us)
- Solarstrom (ls)
IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.
Lieferumfang
- MPPT-Solar-Controller 10 A
- Externer Temperaturfühler
- Bedienungsanleitung in DE, GB, FR, NL
