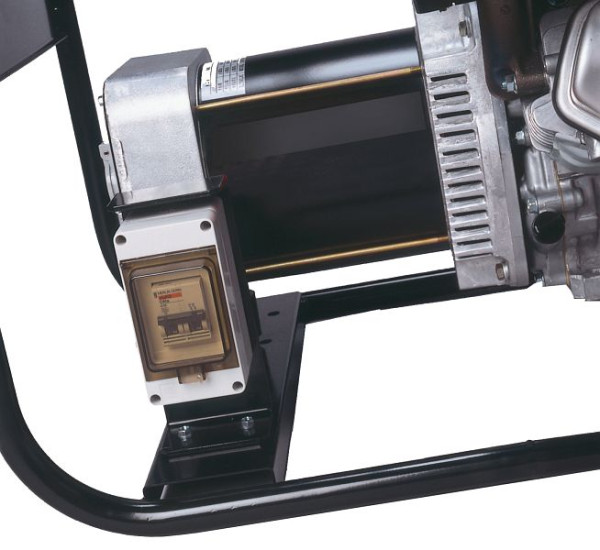

ELMAG Thermisch-magnetischer Schutzschalter für Stromerzeuger mit 230 Volt, 53327

ELMAG Thermisch-magnetischer Schutzschalter für Stromerzeuger mit 230 Volt, 53327, 9004853533273

Der Einbau eines Thermisch-magnetischen Schutzschalters ist eine wichtige Maßnahme zum Personenschutz und zur Absicherung von elektrotechnischen Bauteilen. Der Schalter schützt vor Schäden durch thermische Überlastung und vor Kurzschluss. Stromerzeuger mit hohem Belastungswert und häufig auftretenden Belastungsspitzen - z.B. Notstromanlagen und Stromerzeuger auf Baustellen - sollten mit einem Thermisch-magnetischen Schutzschalter ausgestattet werden. Thermische Auslösung bei ÜberlastBei Überbelastung der angeschlossenen Verbraucher entsteht Überlaststrom, der die Kabel und Leitungen erwär mit Als Schutz vor thermischer Überlastung dient ein Schaltelement aus Bimetall, das vom Strom durchflossen wird. Die Zeit bis zur Trennung des Stromkreises hängt von der Stärke des Überlaststroms ab. Je stärker der Strom ist, umso rascher erfolgt die Abschaltung. Elektromagnetische Auslösung bei KurzschlussKurzschlussstrom kann entstehen, wenn die Isolation einer Stromleitung beschädigt ist oder ein Fehler im Stromkreis vorliegt. Die Magnetspule des Thermisch-magnetischen Schutzschalters wird vom Strom durchflossen und erzeugt ein Magnetfeld. Sobald das Magnetfeld eine bestimmte Stärke erreicht, wird der Stromkreis getrennt. Da die Stromstärke von Kurzschlussstrom das Vielfache des normalen Betriebsstroms beträgt, erfolgt die Abschaltung innerhalb weniger Millisekunden. Manuelle AuslösungDer Stromkreis kann vorübergehend am Schutzschalter manuell getrennt werden.
