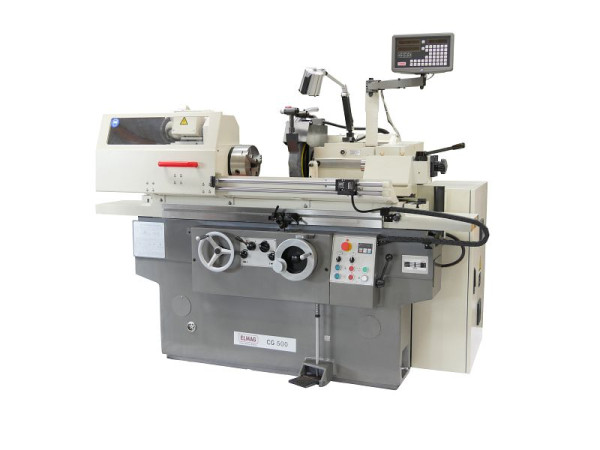

ELMAG Rundschleifmaschine, Modell CG 500, inklusive 2-Achs-Positionsanzeige 'SINO', 82620

ELMAG Rundschleifmaschine, Modell CG 500, inklusive 2-Achs-Positionsanzeige 'SINO', 82620, 9004853826207

Die Rundschleifmaschine CG 500 bearbeitet Wellen und Bohrungen auf 0, 001 mm genau. Sie wird für das Präzisionsschleifen von gehärteten Oberflächen, äußeren und inneren Lagersitzen, Passungs-, Lauf- und Gleitflächen eingesetzt. Zur Herstellung von Schleifflächen an Wellen ist die Drehspindel absperrbar ausgeführt. Großer Einsatzbereich Die CG 500 Rundschleifmaschine ermöglicht die Bearbeitung von Wellen ab Durchmesser 8 mm bis 200 mm und von Bohrungen ab 13 mm bis 100 mm. Durch Drehung des Spindelstocks bzw. des Schleiftisches sind Schleifwinkel bis 45-0-45° bzw. konische Verläufe bis 3 bzw. 9° erzielbar. Die Schleiflänge des automatischen Längsvorschubs ist maximal auf 500 mm und minimal auf 125 mm einstellbar. Kürzere Schleiflängen müssen - genau so präzise und einfach - manuell gefahren werden. Das maximal zulässige Werkstückgewicht beträgt 80 kg. Sechs Drehzahlstufen bieten ausreichend Spielraum zur Einstellung einer optimalen Schleifgeschwindigkeit. Die Längsvorschub-Geschwindigkeit ist zwischen 0, 05 bis 2m/min einstellbar. Mit SINO Positionsanzeige Die Maschine ist mit einem SINO Mess- und Anzeigesystem ausgestattet (Genauigkeit 0, 001 mm). Die Schleifscheibe ist daher kontrolliert und äußerst präzise zustellbar. Einfache Bedienung Die Werkstückspannung erfolgt an einem Dreibackenfutter, an einer Mitnehmerscheibe oder zwischen Spitzen. Der Reitstock ist hydraulisch schließbar. Dünne Werkstücke werden durch eine Sehlünette unterstützt. Die Maschine ist mit einem Eilgangsantrieb für die Längs- und Querachse ausgestattet und bietet im Manuell- und Automatikbetrieb eine sehr einfache Bedienung: Werkstück spannen, Drehzahl einstellen, Spindelantrieb und Schleifscheibenmotor einschalten, Kühlmittelpumpe einschalten, Schleifscheibe an das Werkstück anstellen, Schleifabtrag einstellen, Längsvorschub manuell mittels Handrad betätigen oder, Längsvorschub einstellen und Automatikbetrieb einschalten. Serienausstattung- CG 500 Rundschleifmaschine, Digitale Positionsanzeige SINO, Schleifscheibe, Schleifscheiben-Abziehvorrichtung (Dresser), Schleifscheiben-Auswuchtwelle, Innenrundschleifwerkzeuge Ø 18/10/6/5 mm, Spannstangen für Innenrundschleifwerkzeuge, Morsekonus MK 4, Dreibackenfutter und Futteraufnahme, Stehlünette, Kühlschmiersystem und Hydraulikaggregat, Halogen-Maschinenlampe, Werkzeug/Betriebsanleitung/CE
