ELMAG ATS Panel DSE 335 bis 277 kVA = 250-400A, Automatische Netzausfallerkennung, 53634

ELMAG ATS Panel DSE 335 bis 277 kVA = 250-400A, Automatische Netzausfallerkennung, 53634, 9004853536342

mit autom. Spannungsumschaltung bei Netzausfall, Schaltschrank zur Bodenaufstellung, inkl. DC-Spannungsversorgung DSE 160 (Für Geräte mit Aggregatesteuerung mit Start-Stopp über potential freien Kontakt zB. DSE 3110,7310,7410, ...)

• ATS Panele für Standmontage
• DSE 335 ATS-Steuermodul
• DSE 160 automatisches Netzteil mit automatischer Umschaltung zwischen 3 Stromquellen, Netz, Generator, Generatorbatterie und redundante Spannungsversorgung
• Individuelle Konfiguration der Systemparameter
• Motorisierter Last-Transferschalter oder optional mit motorisiertem Leistungsschaltern und mechanischer sowie elektrischer Verriegelung
• Bei Versionen mit motorisierten Leistungsschaltern ist auch ein Sammelschienensystem für einfachen Anschluss inkludiert
• Mit oder ohne Sockel für einfache Kabelführung von unten

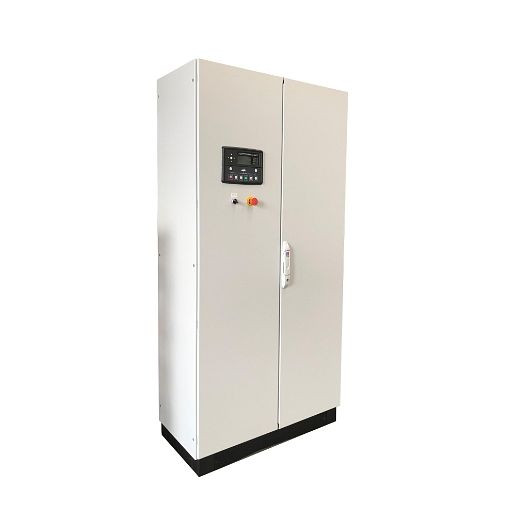

• Schaltschrank mit M-LTS 250A sowie DSE335

ELMAG-Stromerzeuger ab 30 kVA verfügen serienmäßig über ein Automatik-Steuerpanel zur automatischen Netzausfallskontrolle. Durch die Erweiterung mit einem TS-Kit werden diese zur vollautomatischen Notstromanlage. Geräte mit Fernstartanschluss (z.B. Fernstartanlangen oder Geräte mit DSE3110, 7310, 7410) können durch die Erweiterung mit einem ATS Panel einfach zu einer automatischen Notstromanlage aufgerüstet werden.

Alle Notstromumschaltungen werden in der Regel nach der Nachzähler-Hauptsicherung des Niederspannungshauptverteilers eingebunden. Da im Netzbetrieb dadurch die volle Netzleistung über die integrierte Umschalteinrichtung fließen kann, ist die Leistung anhand der Stärke der Nachzähler-Hauptsicherung auszuwählen, selbst wenn das Notstromaggregat nur eine geringere Leistung liefern kann.

Sollen mehrere Zählerkreise automatisch umgeschaltet werden und über ein Aggregat betrieben werden, so ist für jeden Zählerkreis eine eigenen Umschalteinrichtung vorzusehen. Dies kann bei Mehrparteienanlagen oder Anlagen mit mehreren Zählern aufgrund unterschiedlicher Stromtarife (z.B. Wärmepumpen) der Fall sein.

Für solche Anlagen können Dual-ATS-Panele die richtige Wahl sein. Auch Multi-ATS-Panele mit automatischen Umschalteinrichtungen für eine beliebige Anzahl an Zählerkreise sind auf Anfrage erhältlich.
